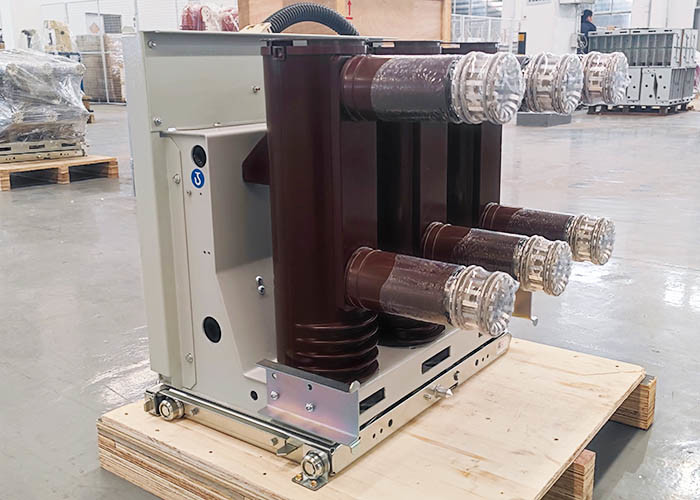

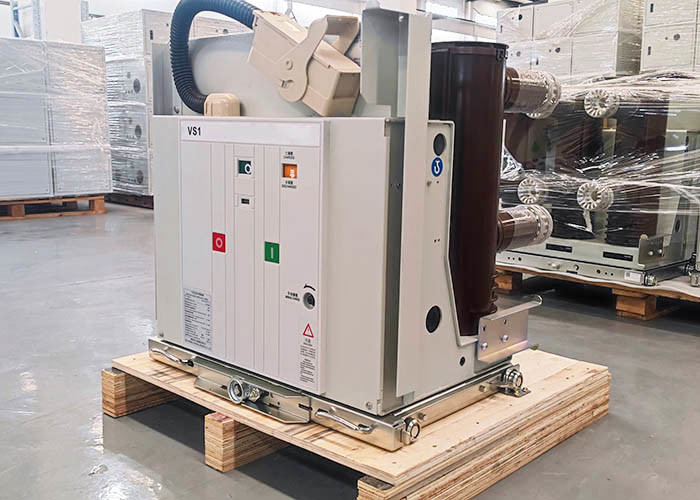

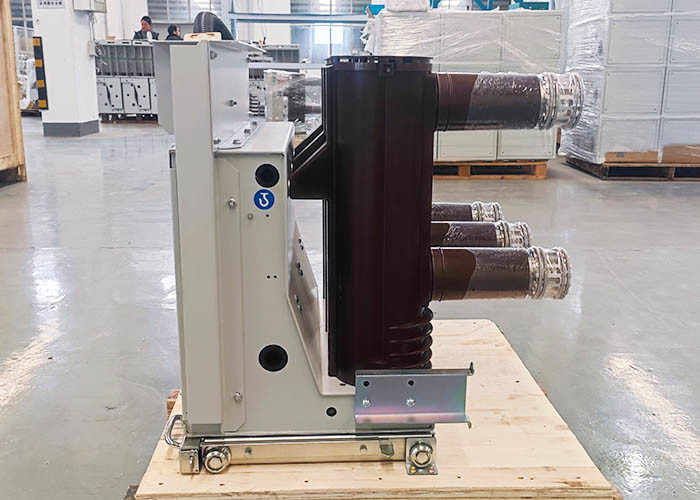

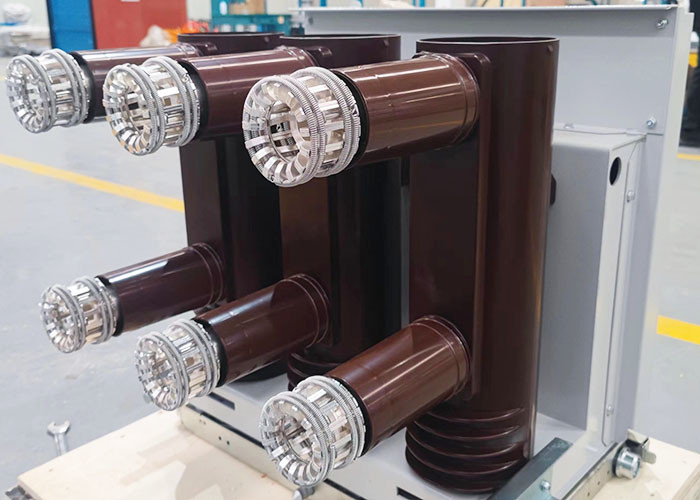

VS1 (ZN63A) ประเภทเบรกเกอร์สูญญากาศแรงสูงในร่มเป็นแรงดันไฟฟ้า 12KV, 24KV, สามเฟส AC 50HZ สวิตช์เกียร์แรงดันสูงในร่มพร้อมกับมอเตอร์ ---- กลไกการทำงานของสปริงสามารถรับรู้การสลับไฟฟ้าและด้วยตนเองและ ปิด, สามารถโหลดลงในสวิตช์มือ, ยังสามารถจับคู่กับสวิตช์คงที่สามารถเพิ่มเซอร์กิตเบรกเกอร์แบบอยู่กับที่ด้วยอินเตอร์ล็อคพิเศษเพื่อตอบสนองความต้องการของตู้แบบตายตัว เช่น XGN2 และ GG1Aในเวลาเดียวกัน เบรกเกอร์สุญญากาศ 24KV ยังสามารถนำไปใช้กับระบบจำหน่าย 12KV ในพื้นที่ที่ราบสูง (สูงถึง 4,000 เมตรเหนือระดับน้ำทะเล)
คุณสมบัติหลักของ VS1-12KV เบรกเกอร์สูญญากาศไฟฟ้าแรงสูงในร่ม:
1. สะดวกสำหรับการปรับเนื่องจากเบรกเกอร์สุญญากาศออกแบบให้ห้องอาร์คอยู่ด้านบน กลไกการทำงานจะอยู่ด้านล่าง
2. ใช้โครงสร้างของส่วนผสมของอากาศและวัสดุฉนวนคอมโพสิตอินทรีย์
3. กลไกการทำงานของสปริงอย่างง่าย 10,000 ครั้งในการทำงาน
4. ประสิทธิภาพการล็อคตัวเองที่ราบรื่นและดีเนื่องจากกลไกการขับเคลื่อนด้วยลีดสกรู
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| พิกัดแรงดันไฟฟ้า |
เค.วี |
12 | |||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 75 | ||||
| จัดอันดับความถี่ไฟฟ้าเวลาสั้นทนแรงดันไฟฟ้า (1 นาที) | 42 | ||||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | |||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 | 40 |
| จัดอันดับปัจจุบัน | ก |
630 1250 |
630 1250 |
1250 1600 2543 2500 |
1600 2000 2500 3150 4000 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 | 40 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | 100 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | |||
| จัดอันดับลำดับการทำงาน | O－0.3S－CO 180S－CO | ||||
| จัดอันดับระยะเวลาของกระแสไฟฟ้าลัดวงจร | ส | 4 | |||
|
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน |
ก | 630/400 (40KA คือ 800/400) | |||
| ธนาคารตัวเก็บประจุจัดอันดับการไหลเข้าของกระแส | KA | 12.5 (ความถี่≤1000Hz) | |||
| เวลาเปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 20～50 | |||
| เวลาปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 35～70 | |||
| ชีวิตจักรกล | ครั้ง | 10,000 | |||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 50 (40KA คือ 30) | |||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | |||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | |||
| กำลังไฟของมอเตอร์เก็บพลังงาน | ว | 70 | |||
| เวลาเก็บพลังงาน | ส | ≤15S | |||
| ติดต่อเปิดระยะทาง | มม | 11±1 | |||
| ติดต่อจังหวะ | มม | 3.5±1 | |||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 (40KA≤3) | |||
|
การเปิดและปิดแบบสามเฟส ความหลากหลาย |
นางสาว | ≤2 | |||
| ความเร็วเปิดเฉลี่ย (หน้า 8 มม.) | นางสาว | 0.9～1.3 | |||
| ความเร็วปิดเฉลี่ย | นางสาว | 0.5～0.8 (40KA คือ 0.5～0.9) | |||
| เปิดแอมพลิจูดรีบาวด์หน้าสัมผัส | นางสาว | ≤3 | |||
| ความต้านทานของวงจรหลัก | โอห์ม |
≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25(สูงกว่า 2500A) |
|||
| ความดันสัมผัสปิด | เอ็น | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
