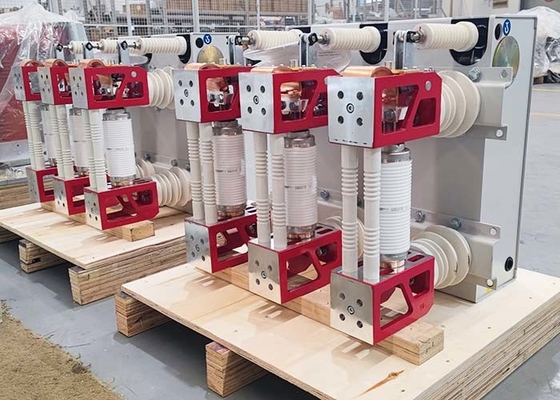

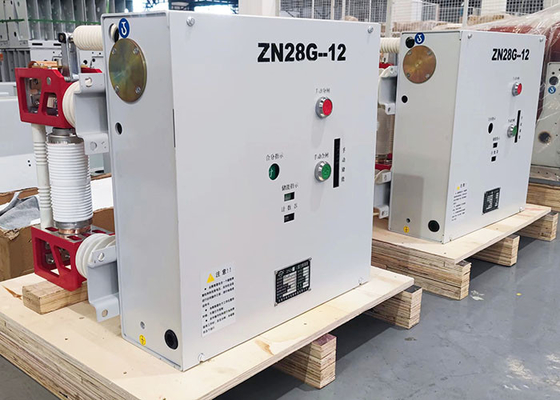

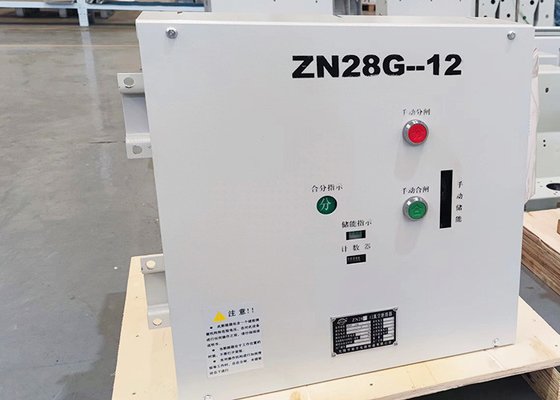

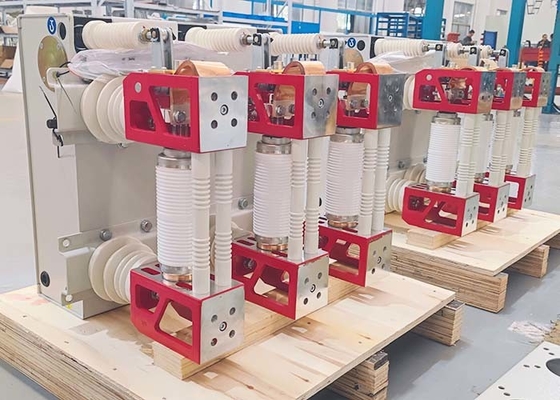

ZN28G-12 เบรกเกอร์สูญญากาศแรงดันสูง AC ในร่มเป็นอุปกรณ์สวิตชิ่งในร่มที่มี AC 50HZ สามเฟสและแรงดันไฟฟ้า 12KV
คุณสมบัติของเบรกเกอร์สูญญากาศ 12KV:
1. โครงสร้างเรียบง่าย ขนาดเล็กและกลไกการทำงานเป็นแบบเก็บพลังงานสปริง
2. สามารถใช้งานได้ด้วยไฟ AC หรือไฟ DC
3. โครงสร้างคอมพาวด์ฉนวนคอมพาวด์ ขนาดเล็ก เสียงเบา ติดตั้งง่าย
4. รางโค้งเซรามิกและแก้วที่มีประสิทธิภาพการฉนวนสุญญากาศสูงและการออกแบบพิเศษ ความสามารถในการแตกร้าวสูง ความทนทานที่ยาวนาน และไม่มีอันตรายจากการระเบิด
5. ตามความต้องการของลูกค้าที่แตกต่างกันเหมาะสำหรับสวิตช์ทุกชนิด
ขนาดการติดตั้ง:
ติดตั้ง:
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| พิกัดแรงดันไฟฟ้า |
เค.วี |
12 | |||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 75 | ||||
| จัดอันดับความถี่ไฟฟ้าเวลาสั้นทนแรงดันไฟฟ้า (1 นาที) | 42 | ||||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | |||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 | 40 |
| จัดอันดับปัจจุบัน | ก |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2543 2500 |
1600 2000 2500 3150 4000 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 | 40 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | 100 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | |||
| จัดอันดับลำดับการทำงาน |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (ที่ 40KA) |
||||
| จัดอันดับระยะเวลาของกระแสไฟฟ้าลัดวงจร | ส | 4 | |||
|
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน
|
ก | 630/400 | |||
| อัตรากระแสไฟ DC ลัดวงจรทำลายเปอร์เซ็นต์ | ≤35% | ||||
| ความเร็วปิดเฉลี่ย | นางสาว | 0.6±0.2 | |||
| ความเร็วเปิดเฉลี่ย | นางสาว | 1.2±0.3 | |||
| เวลาเปิด | นางสาว | ≤60 | |||
| เวลาปิด | นางสาว | ≤80 | |||
| ชีวิตจักรกล | ครั้ง | 10,000 | |||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 30 | |||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | |||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | |||
| ติดต่อเปิดระยะทาง | มม | 11±1 | |||
| ติดต่อจังหวะ | มม | 4±1 | |||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 | |||
|
การเปิดและปิดแบบสามเฟส ความหลากหลาย |
นางสาว | ≤2 | |||
| เปิดแอมพลิจูดรีบาวด์หน้าสัมผัส | นางสาว | ≤3 | |||
| ความต้านทานของวงจรหลัก | โอห์ม | ≤40 (≤25ที่ 40KA) | |||
