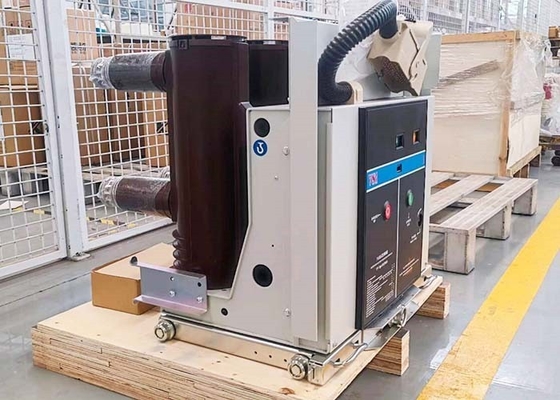

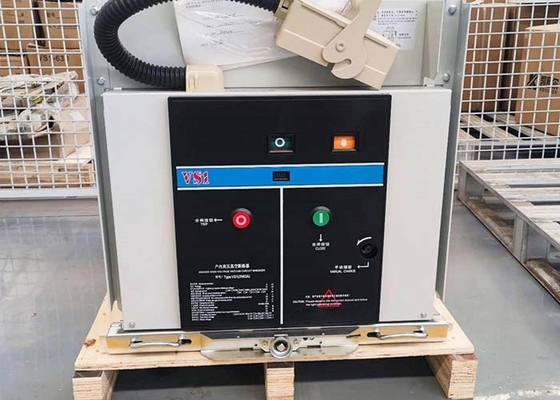

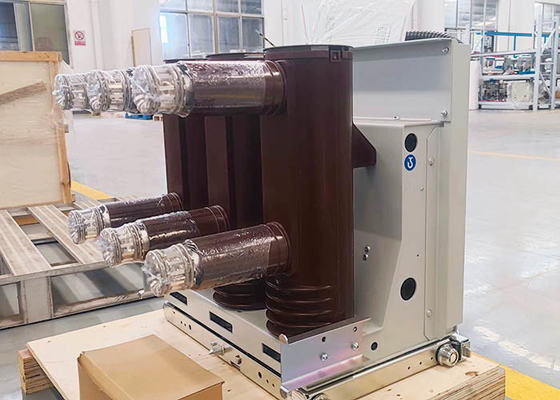

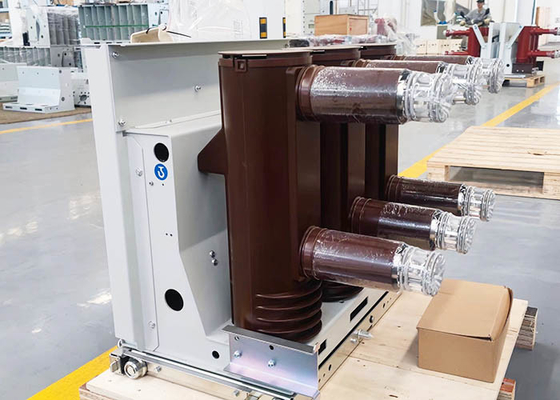

VS1-12 (ZN63A) เครื่องตัดวงจรระบายความแรงสูงภายในใช้รูปแบบประกันปิดและติดตั้ง pleat ภายในและภายนอกบนกระบอกประกันหลักระยะทางการเคลื่อนย้ายที่เปรียบเทียบได้ถึงมาตรฐานของ DLคุณลักษณะที่ดีที่สุดของเครื่องตัดวงจรคือดังนี้: ขนาดเล็ก, เงียบสงบที่น่าเชื่อถือ, ไม่มีมลพิษ, กันระเบิด, ผลงานที่มั่นคง, ปริมาตรฐานทางเทคนิคที่แม่นยําระยะเวลาในการบํารุงรักษาที่ยาวนาน และอื่นๆ.
VS1-12 (ZN63A) เครื่องตัดวงจรระบายความแรงสูงภายในห้อง เป็น เครื่องตัดวงจรแบบคงที่ที่พัฒนาและออกแบบขึ้นอยู่กับชนิดรถขนส่งมือ VS1GG1A และ GGX2 และแทนเครื่องตัดเก่าที่ถูกตัด (ตัวอย่างเช่นเครื่องตัดวงจรน้ํามัน) เครื่องตัดวงจรมีคุณสมบัติมากมาย เช่น การเปลี่ยนน้อย การลงทุนน้อย การติดตั้งง่ายและประหยัดเวลา
ปริมาตรเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| ความดันเฉพาะ |
KV | 12 | |||
| อัตราการกระตุ้นทนความกระตุ้น | 75 | ||||
| ความถี่ของพลังงานระยะสั้นระดับชื่อ ทนความกระตุ้น (1 นาที) | 42 | ||||
| อัตราความถี่ | Hz | 50 | |||
| ไฟฟ้าตัดวงจรสั้น | KA | 20 | 25 | 31.5 | 40 |
| ปัจจุบัน | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| อัตราการทนกระแสระยะสั้น | KA | 20 | 25 | 31.5 | 40 |
| ปริมาณกระแสไฟฟ้าที่ยอมรับได้สูงสุด | 50 | 63 | 80 | 100 | |
| ปัจจุบันการผลิตวงจรสั้น (มูลค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ของวงจรไฟฟ้าภาคสอง ทนความกระตุ้น (1 นาที) | V | 2000 | |||
| ลําดับการดําเนินงาน | O-0.3S-CO 180S-CO | ||||
| ระยะเวลาเฉพาะของกระแสวงจรสั้น | S | 4 | |||
จํานวนไฟฟ้าที่ใช้ในระบบ กําหนดกระแสตัด | A | 630/400 (40KA คือ 800/400) | |||
| ธนาคารคอนเดเซเตอร์เรท | KA | 12.5 (ความถี่≤1000Hz) | |||
| เวลาเปิด (แรงดันระดับ) | ms | 20 ¢ 50 | |||
| เวลาปิด (แรงดันระดับ) | ms | 35 ¢ 70 | |||
| อายุการใช้งาน | ครั้ง | 10000 | |||
| ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 50 (40KA คือ 30) | |||
| ความหนาสะสมการสวมใส่ที่อนุญาตของการเคลื่อนไหวและสแตตติก | mm | 3 | |||
| ความดันการทํางานปิดระดับ | v | AC110/220 DC110/220 | |||
| ความดันการทํางานเปิดระดับ | v | AC110/220 DC110/220 | |||
| ความดันเฉพาะของมอเตอร์เก็บพลังงาน | v | AC110/220 DC110/220 | |||
| พลังงานเฉพาะของมอเตอร์เก็บพลังงาน | w | 70 | |||
| เวลาเก็บพลังงาน | s | ≤15S | |||
| ระยะทางเปิดติดต่อ | mm | 11±1 | |||
| สัมผัสกระแทก | mm | 3.5±1 | |||
| ระยะเวลาการกระโดดของติดต่อ | ms | ≤2 (40KA≤3) | |||
เปิดและปิด 3 ขั้นตอน ความแตกต่างกัน | ms | ≤2 | |||
| ความเร็วการเปิดเฉลี่ย (ด้านหน้า 8 มม.) | m/s | 0.913 | |||
| ความเร็วปิดเฉลี่ย | m/s | 0.5?? 0.8 (40KA คือ 0.5?? 0.9) | |||
| อัมพลิทูด์ของการลุ้นที่เปิด | ms | ≤3 | |||
| ความต้านทานวงจรหลัก | Ω | ≤50 ((630A) ≤45 ((1250A) ≤35 ((1600~2000A) ≤25 ((มากกว่า 2500A) | |||
| ความดันการสัมผัสปิด | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
