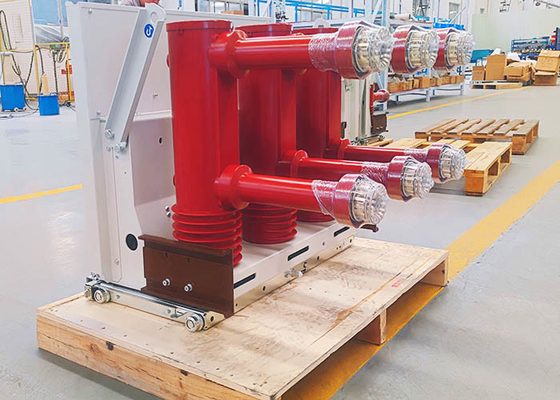

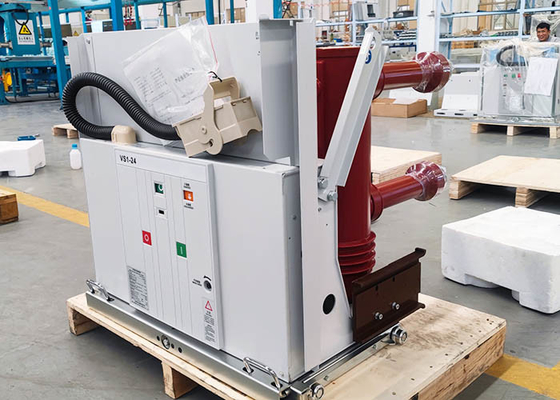

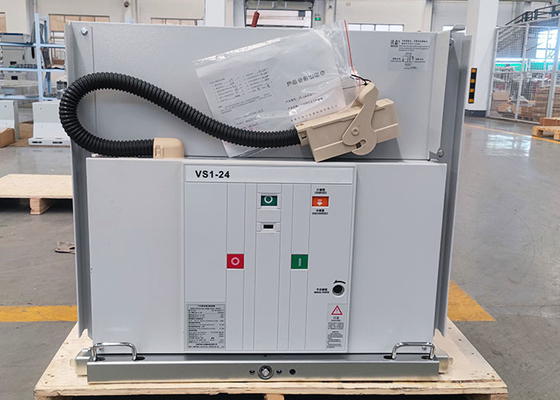

ซีรีส์ VS1-24เบรกเกอร์สูญญากาศแรงสูงในร่มและกลางแจ้งเป็น AC 50Hz สามเฟส, แรงดันไฟฟ้าของอุปกรณ์ 2KVสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้าและสถานีไฟฟ้าย่อย เพื่อวัตถุประสงค์ในการควบคุมและป้องกันอุปกรณ์ไฟฟ้า และสำหรับการทำงานบ่อยครั้งของสถานที่

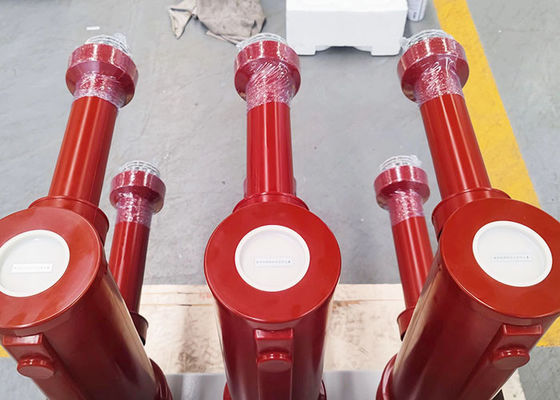

1. ลูปวงจรหลักใช้ฉนวนแบบผสม
2. รางโค้งสุญญากาศผลิตโดยผู้ผลิตชั้นนำ และเรายังสามารถติดตั้งรางโค้งสุญญากาศต่างประเทศได้ตามความต้องการของผู้ใช้
3. จัดอันดับปัจจุบัน: 630A ~ 3150Aจัดอันดับกระแสไฟลัดวงจร: 20K~31.5KA
4. ความทนทานทางกล: 20,000 ครั้ง
5. ผ่านการทดสอบการสลับความจุไฟฟ้าและไม่มีการหมุนเวียน
6. สามารถใช้งานได้ในพื้นที่ราบสูงด้วยแรงดันไฟฟ้า 12KV และระดับความสูง 4,500 เมตร
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | ||
| พิกัดแรงดันไฟฟ้า |
เค.วี | 24 | ||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 125 | |||
| พิกัด ความถี่ไฟฟ้า เวลาสั้น ทนต่อแรงดันไฟฟ้า (1 นาที) | 65 | |||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | ||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 |
| จัดอันดับปัจจุบัน | ก | 630 1250 | 630 1250 | 1250 1600 2543 2500 3150 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | ||
| จัดอันดับลำดับการทำงาน | เปิด－0.3S－ปิด เปิด 180S－ปิด เปิด | |||
| จัดอันดับระยะเวลาของกระแสไฟฟ้าลัดวงจร | ส | 4 | ||
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน
| ก | 400/400 | ||
| เวลาเปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 20～50 | ||
| เวลาปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 35～70 | ||
| ชีวิตจักรกล | ครั้ง | 10,000 | ||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 20 | ||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | ||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | ||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | ||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | ||
| กำลังไฟของมอเตอร์เก็บพลังงาน | ว | 70 | ||
| เวลาเก็บพลังงาน | ส | ≤15S | ||
| ติดต่อเปิดระยะทาง | มม | 14±1 | ||
| ติดต่อจังหวะ | มม | 3.5±1 | ||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 | ||
การเปิดและปิดแบบสามเฟส ความหลากหลาย | นางสาว | ≤2 | ||
| ความเร็วเปิดเฉลี่ย (หน้า 8 มม.) | นางสาว | 1.4±0.2 | ||
| ความเร็วปิดเฉลี่ย | นางสาว | 0.7 ± 0.2 | ||
| เปิดแอมพลิจูดรีบาวด์หน้าสัมผัส | นางสาว | ≤2 | ||
| ความต้านทานของวงจรหลัก | โอห์ม | ≤80(630A) ≤60(1250A) ≤40(1600~2000A) ≤25(สูงกว่า 2500A) | ||
