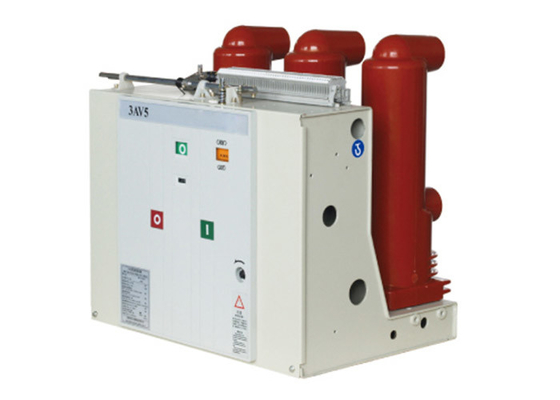

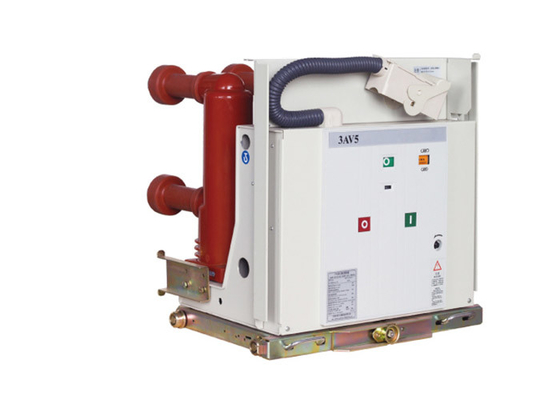

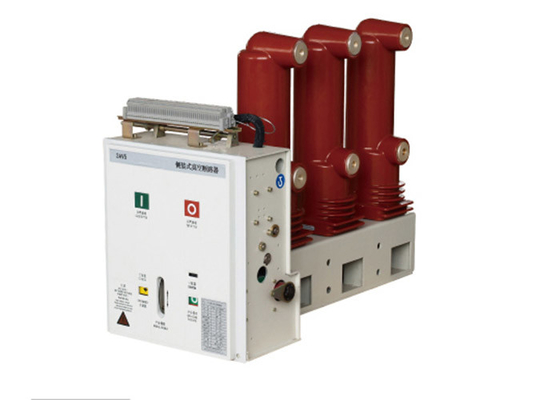

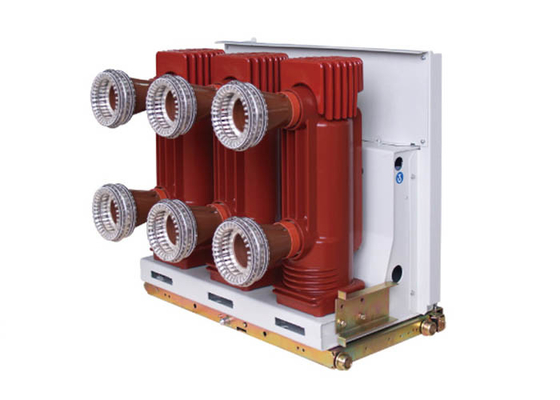

เบรกเกอร์ซีรีส์ 3AV5 เป็นสวิตช์เกียร์แรงดันสูงในร่ม เหมาะสำหรับแรงดันไฟฟ้าที่กำหนด 12 kV ความถี่ 50 Hz ระบบไฟฟ้าสามเฟส เป็นอุปกรณ์ป้องกันและควบคุม มีความน่าเชื่อถือสูง ใช้งานง่าย บำรุงรักษาง่าย และลักษณะอื่น ๆเซอร์กิตเบรกเกอร์สามารถใช้กับสวิตช์เกียร์แบบกลางและสวิตช์เกียร์แบบตายตัวได้ รวมทั้งการเปลี่ยนเกียร์แบบไม่ใช้น้ำมันเนื่องจากข้อได้เปรียบพิเศษของเบรกเกอร์สุญญากาศ จึงเหมาะอย่างยิ่งสำหรับการทำงานบ่อยครั้งที่ต้องใช้กระแสไฟฟ้าที่กำหนด หรือหลายครั้งเพื่อตัดกระแสลัดวงจรเซอร์กิตเบรกเกอร์สุญญากาศ 3AV5 มีโหมดการติดตั้งสามโหมด: แบบตายตัว แบบแยกส่วน และแบบติดตั้งด้านข้างสำหรับข้อกำหนดพิเศษ โปรดติดต่อผู้ผลิต
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| พิกัดแรงดันไฟฟ้า |
เค.วี |
12 | |||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 75 | ||||
| จัดอันดับความถี่ไฟฟ้าเวลาสั้นทนแรงดันไฟฟ้า (1 นาที) | 42 | ||||
| จัดอันดับความถี่ | เฮิรตซ์ | 50~60 | |||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 | 40 |
| จัดอันดับปัจจุบัน | ก |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2543 2500 |
1600 2000 2500 3150 4000 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 | 40 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | 100 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | |||
| จัดอันดับลำดับการทำงาน |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (ที่ 40KA) |
||||
|
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน
|
ก | 630/400 (40KA 800/400) | |||
| อัตรากระแสไฟ DC ลัดวงจรทำลายเปอร์เซ็นต์ | ≤35% | ||||
| เวลาเปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 20-50 | |||
| เวลาปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 30-70 | |||
| ชีวิตจักรกล | ครั้ง | 20,000 | |||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 50 (40KA 30) | |||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | |||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | |||
| กำลังไฟของมอเตอร์เก็บพลังงาน | ว | 80 | |||
| ติดต่อเปิดระยะทาง | มม | 11±1 | |||
| ติดต่อจังหวะ | มม | 3.5±1 | |||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 (40KA ≤3) | |||
|
การเปิดและปิดแบบสามเฟส ความหลากหลาย |
นางสาว | ≤2 | |||
| ความเร็วปิดเฉลี่ย *1 | นางสาว | 0.9-1.3 | |||
| ความเร็วปิดเฉลี่ย*2 | นางสาว | 0.4-0.8 | |||
| ความต้านทานของวงจรหลัก | ไมโครโอห์ม |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (สูงกว่า 2500A) |
|||
