| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Metalwork |
| ได้รับการรับรอง: | CE, ISO, CCC |
| หมายเลขรุ่น: | ZN28G-12 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ไม้อัด |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| แบบอย่าง: | ZN28G-12 | ความสามารถในการทำลาย: | 20, 25, 31.5, 40, 50KA |
|---|---|---|---|
| พิกัดแรงดันไฟฟ้า: | 12เควี | จัดอันดับปัจจุบัน: | 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A |
| ชีวิตเครื่องกล: | 10,000 ครั้ง | แรงดันมอเตอร์: | ไฟฟ้ากระแสตรง/ไฟฟ้ากระแสสลับ 110V 220V |
| กลไก: | การชาร์จพลังงานสปริง | การรับประกัน: | 1 ปี |
| แสงสูง: | ZN28G-12 เบรกเกอร์สูญญากาศในร่ม,เบรกเกอร์สูญญากาศในร่ม 12KV,CE ISO CCC เบรกเกอร์สูญญากาศ |
||
ทั่วไป:

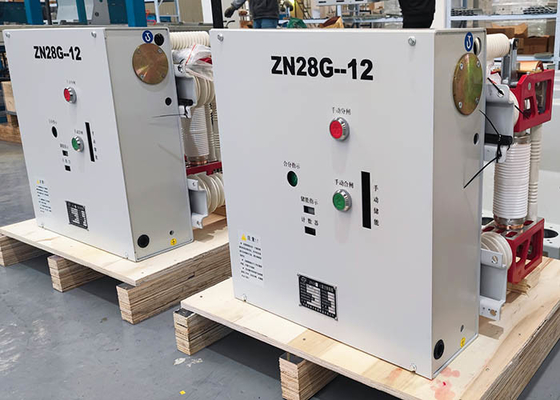

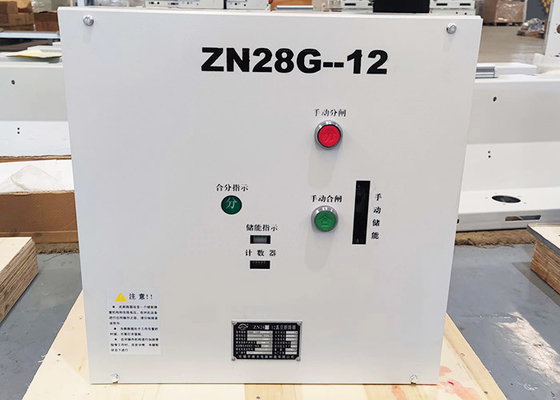

ZN28G-12 เบรกเกอร์สูญญากาศแรงดันสูง AC ในร่มเป็นอุปกรณ์สวิตชิ่งในร่มที่มี AC 50HZ สามเฟสและแรงดันไฟฟ้า 12KVใช้สำหรับป้องกันและควบคุมอุปกรณ์กริดไฟฟ้าและองค์กรอุตสาหกรรมและเหมืองแร่เนื่องจากข้อได้เปรียบพิเศษของเบรกเกอร์กันดูดจึงเหมาะอย่างยิ่งสำหรับการทำงานบ่อยครั้งหรือหลายครั้งเพื่อตัดกระแสไฟฟ้าลัดวงจร

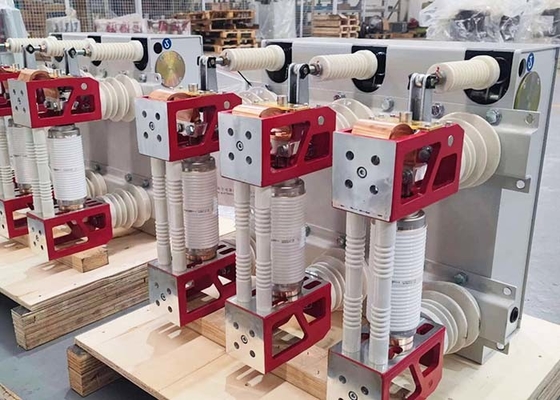

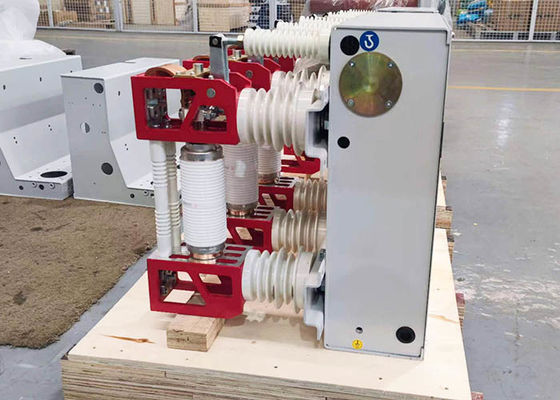

เบรกเกอร์สุญญากาศมีข้อได้เปรียบของโครงสร้างที่เรียบง่ายและปริมาตรที่น้อย และกลไกการทำงานคือประเภทการเก็บพลังงานแบบสปริงสามารถทำงานได้ด้วยไฟ AC หรือแหล่งจ่ายไฟ DC และสามารถติดตั้งอุปกรณ์ทริปกระแสเกินได้สูงสุดสามเครื่องเบรกเกอร์วงจรใช้การออกแบบแบบบูรณาการของกลไกการทำงานและตัวเบรกเกอร์เป็นหน่วยติดตั้งถาวรส่วนของห้องดับเพลิงอาร์คสุญญากาศและส่วนกลไกการทำงานถูกจัดเรียงไว้ด้านหน้าและด้านหลังโครงสร้างโดยรวมของฉนวนคอมโพสิตนั้นติดตั้งง่าย ไม่ต้องปรับแต่ง และบำรุงรักษาเพียงเล็กน้อย
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| พิกัดแรงดันไฟฟ้า |
เค.วี |
12 | |||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 75 | ||||
| จัดอันดับความถี่ไฟฟ้าเวลาสั้นทนแรงดันไฟฟ้า (1 นาที) | 42 | ||||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | |||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 | 40 |
| จัดอันดับปัจจุบัน | ก |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2543 2500 |
1600 2000 2500 3150 4000 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 | 40 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | 100 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | |||
| จัดอันดับลำดับการทำงาน |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (ที่ 40KA) |
||||
| จัดอันดับระยะเวลาของกระแสไฟฟ้าลัดวงจร | ส | 4 | |||
|
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน
|
ก | 630/400 | |||
| อัตรากระแสไฟ DC ลัดวงจรทำลายเปอร์เซ็นต์ | ≤35% | ||||
| ความเร็วปิดเฉลี่ย | นางสาว | 0.6±0.2 | |||
| ความเร็วเปิดเฉลี่ย | นางสาว | 1.2±0.3 | |||
| เวลาเปิด | นางสาว | ≤60 | |||
| เวลาปิด | นางสาว | ≤80 | |||
| ชีวิตจักรกล | ครั้ง | 10,000 | |||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 30 | |||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | |||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | |||
| ติดต่อเปิดระยะทาง | มม | 11±1 | |||
| ติดต่อจังหวะ | มม | 4±1 | |||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 | |||
|
การเปิดและปิดแบบสามเฟส ความหลากหลาย |
นางสาว | ≤2 | |||
| เปิดแอมพลิจูดรีบาวด์หน้าสัมผัส | นางสาว | ≤3 | |||
| ความต้านทานของวงจรหลัก | โอห์ม | ≤40 (≤25ที่ 40KA) | |||
