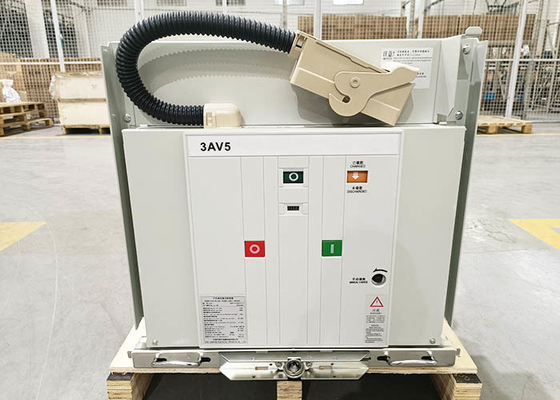

เครื่องตัดวงจรระบายอากาศความแรงสูงในห้อง 3AV5 เป็นอุปกรณ์เปลี่ยนวงจรภายในบ้านที่มี AC สามเฟส 50HZ และความแรงดันปริมาณ 12KV มีสามประเภท คือประเภทตั้งและประเภทติดข้าง.

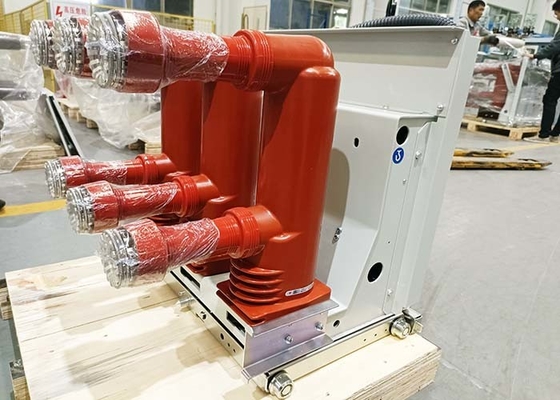

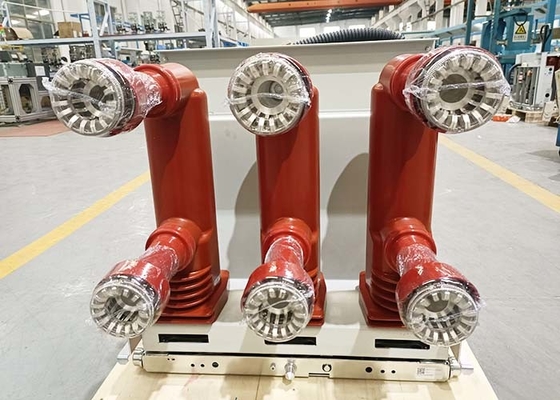

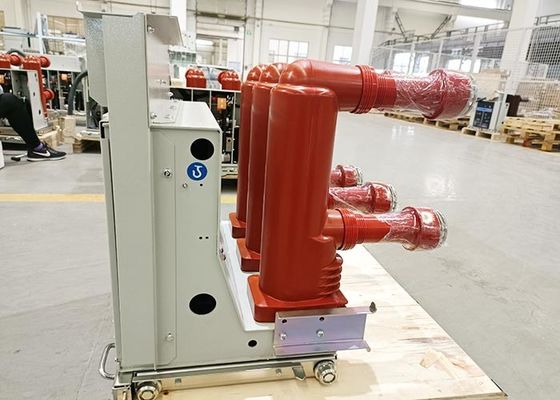

3AV5-12 เครื่องตัดวงจรระบายความแรงสูงภายในใช้เทคโนโลยีประกอบความเหนียวของ ABB และ SIEMENSห้องดับวงศ์ว่างและส่วนอื่น ๆ ของวงจรหลักถูกปิดด้วยวัสดุธาตุ epoxy เพื่อสร้างความคุ้มกันสูงและแรงกลไกสูงเสา, ซึ่งหลีกเลี่ยงการมีอิทธิพลของสภาพแวดล้อมการทํางานที่รุนแรงบนการแยกภายนอกของวงจรหลักและทําความเข้าใจการบํารุงรักษาที่สมบูรณ์แบบโครงสร้างง่าย, ผลงานที่มั่นคง สําหรับบริษัทอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้าและสับสเตชั่น เป็นการควบคุมและป้องกันอุปกรณ์ไฟฟ้า และเหมาะสําหรับสถานที่ทํางานบ่อย
เครื่องตัดวงจรระบายอากาศแบบ 3AV5 ที่ติดตั้งด้านข้าง ใช้การติดตั้งที่คงที่ ใช้เป็นหลักสําหรับเครื่องเปลี่ยนที่คงที่ เช่น ตู้เครือข่ายวงแหวนสถานีไฟฟ้าแบบกล่อง หรือระบบไฟฟ้าที่ไม่เป็นมาตรฐานต่าง ๆสายวงจรหลักนํามาใช้ ตะกร้าปิดที่แข็งแรง แผ่นการทํางานขนาดเล็ก และประหยัดพื้นที่ในตู้
ปริมาตรเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| ความดันเฉพาะ |
KV |
12 | |||
| อัตราการกระตุ้นทนความกระตุ้น | 75 | ||||
| ความถี่ของพลังงานระยะสั้นระดับชื่อ ทนความกระตุ้น (1 นาที) | 42 | ||||
| อัตราความถี่ | Hz | 50 ~ 60 | |||
| ไฟฟ้าตัดวงจรสั้น | KA | 20 | 25 | 31.5 | 40 |
| ปัจจุบัน | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| อัตราการทนกระแสระยะสั้น | KA | 20 | 25 | 31.5 | 40 |
| ปริมาณกระแสไฟฟ้าที่ยอมรับได้สูงสุด | 50 | 63 | 80 | 100 | |
| ปัจจุบันการผลิตวงจรสั้น (มูลค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ของวงจรไฟฟ้าภาคสอง ทนความกระตุ้น (1 นาที) | V | 2000 | |||
| ลําดับการดําเนินงาน |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (ที่ 40KA) |
||||
|
จํานวนไฟฟ้าที่ใช้ในระบบ กําหนดกระแสตัด
|
A | 630/400 (40KA 800/400) | |||
| ปริมาณการไหลของอัตราต่อเนื่องในช่วงการตัดสายสั้น | ≤ 35% | ||||
| เวลาเปิด (แรงดันระดับ) | ms | 20-50 | |||
| เวลาปิด (แรงดันระดับ) | ms | 30-70 | |||
| อายุการใช้งาน | ครั้ง | 20000 | |||
| ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 50 (40KA 30) | |||
| ความหนาสะสมการสวมใส่ที่อนุญาตของการเคลื่อนไหวและสแตตติก | mm | 3 | |||
| ความดันการทํางานปิดระดับ | v | AC110/220 DC110/220 | |||
| ความดันการทํางานเปิดระดับ | v | AC110/220 DC110/220 | |||
| ความดันเฉพาะของมอเตอร์เก็บพลังงาน | v | AC110/220 DC110/220 | |||
| พลังงานเฉพาะของมอเตอร์เก็บพลังงาน | w | 80 | |||
| ระยะทางเปิดติดต่อ | mm | 11±1 | |||
| สัมผัสกระแทก | mm | 3.5±1 | |||
| ระยะเวลาการกระโดดของติดต่อ | ms | ≤2 (40KA ≤3) | |||
|
เปิดและปิด 3 ขั้นตอน ความแตกต่างกัน |
ms | ≤2 | |||
| ความเร็วปิดเฉลี่ย *1 | m/s | 0.9-13 | |||
| ความเร็วปิดเฉลี่ย*2 | m/s | 0.4-0.8 | |||
| ความต้านทานวงจรหลัก | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (มากกว่า 2500A) |
|||
