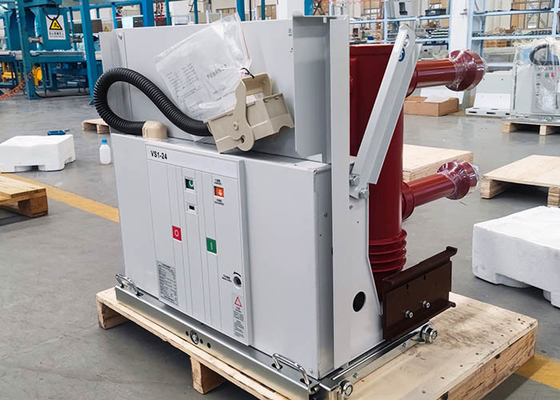

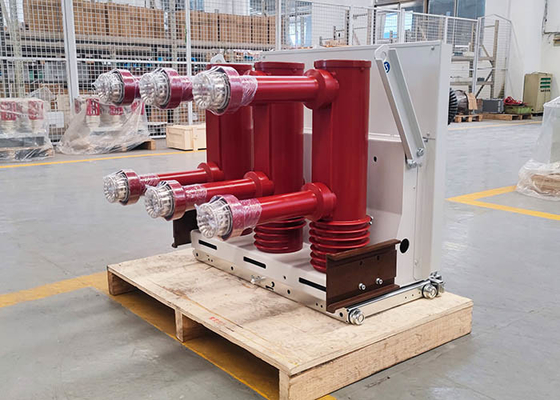

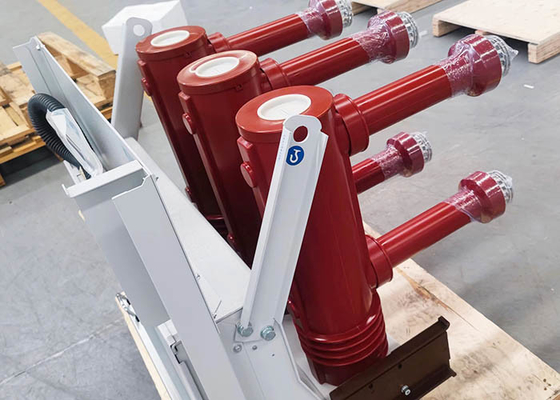

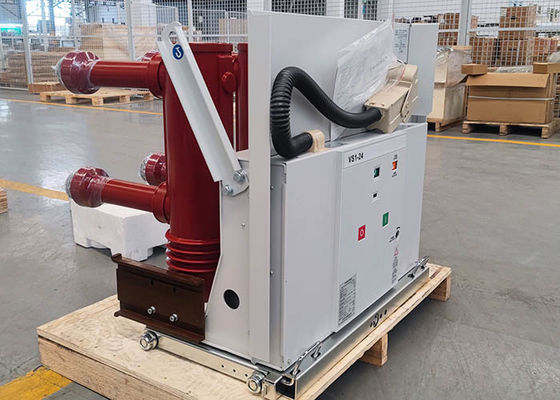

เบรกเกอร์สูญญากาศแรงดันสูงภายในอาคารรุ่น VS1-24 ได้รับการปรับปรุงและออกแบบบนพื้นฐานของ VD4-24 ของบริษัท ABB โดยบริษัทของเรา
1. วงจรหลักใช้อินซูเลชั่นแบบผสม
2. หลอดดับอาร์คสูญญากาศผลิตโดยผู้ผลิตชั้นนำ และเรายังสามารถติดตั้งหลอดดับอาร์คสูญญากาศจากต่างประเทศได้ตามความต้องการของผู้ใช้
3. กระแสไฟฟ้าที่กำหนด: 630A~3150A กระแสไฟฟ้าดับวงจรลัดวงจรที่กำหนด: 20K~31.5KA
4. ความทนทานทางกล: 20,000 ครั้ง
5. ผ่านการทดสอบการสลับกำลังไฟฟ้าและไม่มีการจุดระเบิดซ้ำ
6. สามารถใช้ในพื้นที่ที่ราบสูงที่มีแรงดันไฟฟ้า 12KV และระดับความสูง 4,500 เมตร
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | ค่า | ||
| แรงดันไฟฟ้าที่กำหนด |
KV |
24 | ||
| แรงดันไฟฟ้าทนทานต่อแรงกระตุ้นที่กำหนด | 125 | |||
| แรงดันไฟฟ้าทนทานต่อความถี่กำลังไฟฟ้าในระยะเวลาสั้น (1 นาที) | 65 | |||
| ความถี่ที่กำหนด | Hz | 50 | ||
| กระแสไฟฟ้าดับวงจรลัดวงจรที่กำหนด | KA | 20 | 25 | 31.5 |
| กระแสไฟฟ้าที่กำหนด | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| กระแสไฟฟ้าทนทานในระยะเวลาสั้นที่กำหนด | KA | 20 | 25 | 31.5 |
| กระแสไฟฟ้าทนทานสูงสุดที่กำหนด | 50 | 63 | 80 | |
| กระแสไฟฟ้าทำวงจรลัดวงจรที่กำหนด (ค่าสูงสุด) | 50 | 63 | 80 | |
| แรงดันไฟฟ้าทนทานต่อความถี่กำลังไฟฟ้าของวงจรทุติยภูมิ (1 นาที) | V | 2000 | ||
| ลำดับการทำงานที่กำหนด | เปิด－0.3S－ปิด เปิด 180S－ปิด เปิด | |||
| ระยะเวลาที่กำหนดของกระแสไฟฟ้าลัดวงจร | S | 4 | ||
|
กระแสไฟฟ้าดับแบตเตอรี่คาปาซิเตอร์แบบเดี่ยว/แบ็คทูแบ็คที่กำหนด ตั้งค่ากระแสไฟฟ้าดับ
|
A | 400/400 | ||
| เวลาเปิด (แรงดันไฟฟ้าที่กำหนด) | ms | 20～50 | ||
| เวลาปิด (แรงดันไฟฟ้าที่กำหนด) | ms | 35～70 | ||
| อายุการใช้งานทางกล | ครั้ง | 10000 | ||
| จำนวนครั้งในการดับกระแสไฟฟ้าลัดวงจรที่กำหนด | ครั้ง | 20 | ||
| ความหนาที่สะสมของการสึกหรอที่อนุญาตของหน้าสัมผัสเคลื่อนที่และหน้าสัมผัสคงที่ | มม. | 3 | ||
| แรงดันไฟฟ้าใช้งานปิดที่กำหนด | v | AC110/220 DC110/220 | ||
| แรงดันไฟฟ้าใช้งานเปิดที่กำหนด | v | AC110/220 DC110/220 | ||
| แรงดันไฟฟ้าที่กำหนดของมอเตอร์เก็บพลังงาน | v | AC110/220 DC110/220 | ||
| กำลังไฟฟ้าที่กำหนดของมอเตอร์เก็บพลังงาน | w | 70 | ||
| เวลาในการเก็บพลังงาน | s | ≤15S | ||
| ระยะห่างการเปิดหน้าสัมผัส | มม. | 14±1 | ||
| ระยะชักของหน้าสัมผัส | มม. | 3.5±1 | ||
| เวลาดีดตัวของหน้าสัมผัส | ms | ≤2 | ||
|
การเปิดและปิดสามเฟส ความไม่เหมือนกัน |
ms | ≤2 | ||
| ความเร็วในการเปิดเฉลี่ย (ด้านหน้า 8 มม.) | m/s | 1.4±0.2 | ||
| ความเร็วในการปิดเฉลี่ย | m/s | 0.7±0.2 | ||
| แอมพลิจูดการดีดตัวของหน้าสัมผัสเปิด | ms | ≤2 | ||
| ความต้านทานของวงจรหลัก | Ω |
≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(สูงกว่า 2500A) |
||
