| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Metalwork |
| ได้รับการรับรอง: | CE, ISO, CCC |
| หมายเลขรุ่น: | VS1-12KV |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ไม้อัด |
| เวลาการส่งมอบ: | 20 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| แบบอย่าง: | VS1-12KV/1250-31.5 | ความสามารถในการทำลาย: | 31.5KA |
|---|---|---|---|
| พิกัดแรงดันไฟฟ้า: | 12เควี | จัดอันดับปัจจุบัน: | 1250A |
| ชีวิตเครื่องกล: | 10,000 ครั้ง | แรงดันมอเตอร์: | ไฟฟ้ากระแสตรง/ไฟฟ้ากระแสสลับ 110V 220V |
| กลไก: | การชาร์จพลังงานสปริง | การรับประกัน: | 1 ปี |
| แสงสูง: | เบรกเกอร์สูญญากาศในร่มที่ถอนได้,เบรกเกอร์สูญญากาศในร่ม 1250A,เบรกเกอร์สูญญากาศในร่มสำหรับสวิตช์ |
||
แอปพลิเคชัน:
สำหรับกิจการอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้า สถานีไฟฟ้าย่อย และระบบส่งและจ่ายอื่นๆ สำหรับการควบคุมและป้องกันสิ่งอำนวยความสะดวกด้านไฟฟ้า และเหมาะสำหรับสถานที่ปฏิบัติงานบ่อยครั้ง

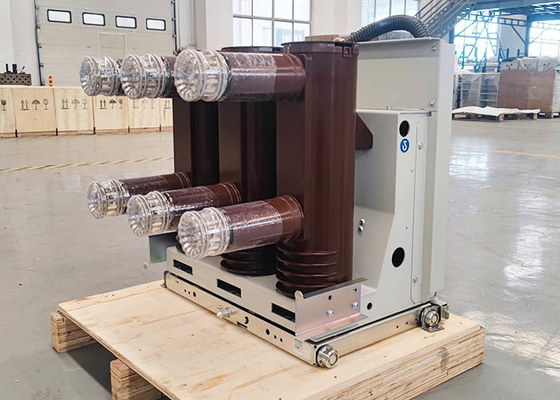

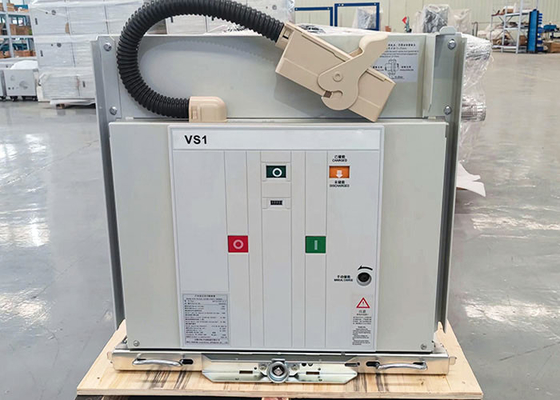

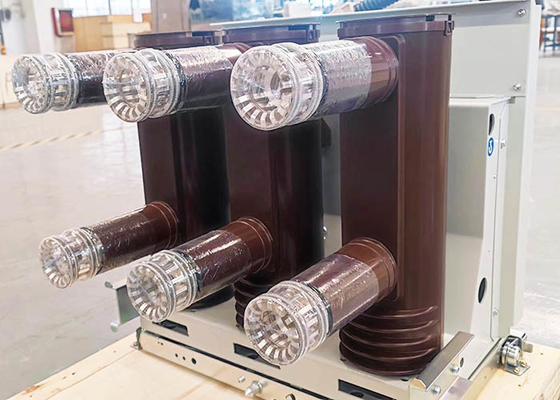

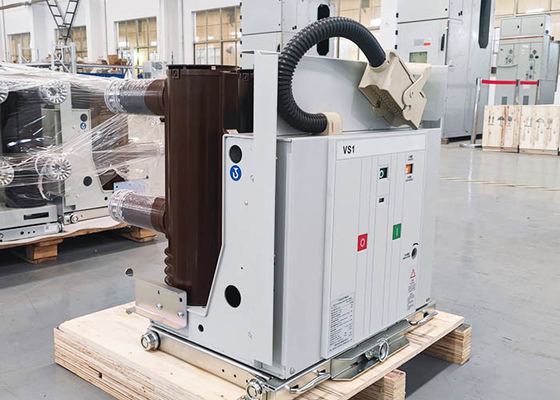

คำอธิบายของ VS1-12KV เบรกเกอร์สูญญากาศไฟฟ้าแรงสูงในร่ม:
VS1-12KV รุ่น AC เบรกเกอร์สูญญากาศแรงสูงในร่มเป็นประเภทของสวิตช์ไฟฟ้าแรงสูงแบบองค์รวมและปิดสนิทมีขนาดกะทัดรัดและปริมาตรน้อยVCB ใช้กับระบบไฟฟ้าที่มีแรงดันไฟฟ้า 7.2~12KV, สามเฟส และ AC 50/60Hzใช้ได้ในโอกาสที่ต้องใช้งานบ่อย ทำหน้าที่ป้องกันและควบคุมสายและอุปกรณ์ไฟฟ้าผลิตภัณฑ์เป็นไปตาม GB1984-2003, IEC56, , JB3855-1996 และ DL/T403-1999 และผ่านการทดสอบประเภท
เทคโนโลยี & รายละเอียด:
พารามิเตอร์ทางเทคนิค:
| รายการ | หน่วย | วันที่ | |||
| พิกัดแรงดันไฟฟ้า |
เค.วี |
12 | |||
| จัดอันดับอิมพัลส์ทนต่อแรงดันไฟฟ้า | 75 | ||||
| จัดอันดับความถี่ไฟฟ้าเวลาสั้นทนแรงดันไฟฟ้า (1 นาที) | 42 | ||||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | |||
| จัดอันดับกระแสไฟลัดวงจร | KA | 20 | 25 | 31.5 | 40 |
| จัดอันดับปัจจุบัน | ก |
630 1250 |
630 1250 |
1250 1600 2543 2500 |
1600 2000 2500 3150 4000 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | KA | 20 | 25 | 31.5 | 40 |
| พิกัดกระแสสูงสุดที่ทนได้ | 50 | 63 | 80 | 100 | |
| จัดอันดับกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) | 50 | 63 | 80 | 100 | |
| ความถี่ไฟฟ้าของวงจรทุติยภูมิทนต่อแรงดันไฟฟ้า (1 นาที) | วี | 2543 | |||
| จัดอันดับลำดับการทำงาน | O－0.3S－CO 180S－CO | ||||
| จัดอันดับระยะเวลาของกระแสไฟฟ้าลัดวงจร | ส | 4 | |||
|
จัดอันดับธนาคารความจุเดียว / กลับไปกลับมาทำลายปัจจุบัน ตั้งค่าทำลายปัจจุบัน |
ก | 630/400 (40KA คือ 800/400) | |||
| ธนาคารตัวเก็บประจุจัดอันดับการไหลเข้าของกระแส | KA | 12.5 (ความถี่≤1000Hz) | |||
| เวลาเปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 20～50 | |||
| เวลาปิด (แรงดันไฟฟ้าที่กำหนด) | นางสาว | 35～70 | |||
| ชีวิตจักรกล | ครั้ง | 10,000 | |||
| จัดอันดับการลัดวงจรทำลายปัจจุบันหมดเวลา | ครั้ง | 50 (40KA คือ 30) | |||
| การสึกหรอที่อนุญาตจะสะสมความหนาของหน้าสัมผัสที่เคลื่อนไหวและคงที่ | มม | 3 | |||
| พิกัดปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดเปิดแรงดันไฟฟ้า | โวลต์ | AC110/220 DC110/220 | |||
| พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | โวลต์ | AC110/220 DC110/220 | |||
| กำลังไฟของมอเตอร์เก็บพลังงาน | ว | 70 | |||
| เวลาเก็บพลังงาน | ส | ≤15S | |||
| ติดต่อเปิดระยะทาง | มม | 11±1 | |||
| ติดต่อจังหวะ | มม | 3.5±1 | |||
| ติดต่อเวลาตีกลับ | นางสาว | ≤2 (40KA≤3) | |||
|
การเปิดและปิดแบบสามเฟส ความหลากหลาย |
นางสาว | ≤2 | |||
| ความเร็วเปิดเฉลี่ย (หน้า 8 มม.) | นางสาว | 0.9～1.3 | |||
| ความเร็วปิดเฉลี่ย | นางสาว | 0.5～0.8 (40KA คือ 0.5～0.9) | |||
| เปิดแอมพลิจูดรีบาวด์หน้าสัมผัส | นางสาว | ≤3 | |||
| ความต้านทานของวงจรหลัก | โอห์ม |
≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25(สูงกว่า 2500A) |
|||
| ความดันสัมผัสปิด | เอ็น | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
