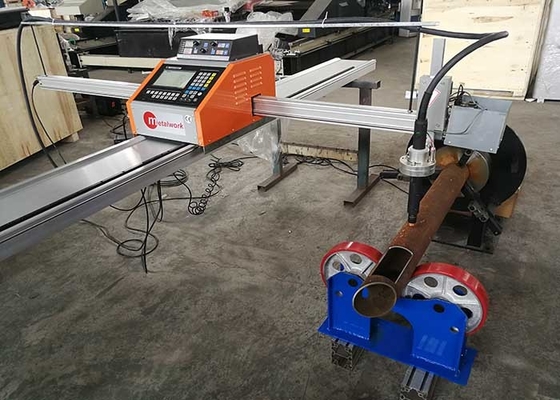

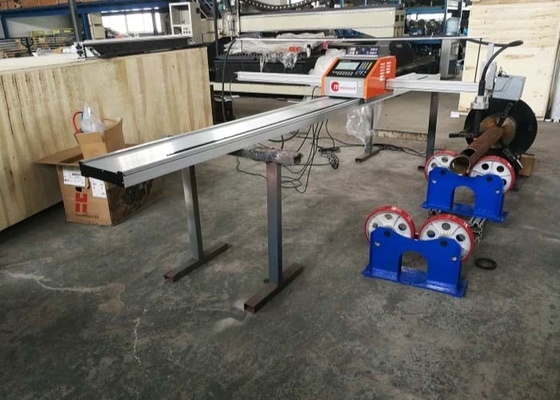

เครื่องตัดพลาสม่าประตูเสาไฟ CNC1-1530P
เครื่องนี้สามารถตัดทั้งแผ่นเหล็กสำหรับแผ่นฐานของเสาและประตูไฟฟ้าของเสา
ขอบเขตการใช้งานและวัสดุ:
1) เครื่องนี้ส่วนใหญ่ใช้สำหรับระบบท่อต่างๆ และปลายของการตัดด้วยความร้อน
2) วัสดุชิ้นงานที่ใช้ได้: เหล็กกล้าคาร์บอนต่ำ, ท่อทองแดงและนิกเกิล, ท่อสแตนเลสด้วยการตัดพลาสม่า
3) นอกจากนี้ยังสามารถตัดแผ่นเหล็ก (ตัดแผ่นฐานของเสา) (เครื่องตัดเปลวไฟ/พลาสม่า CNC) ดำเนินการตัดแผ่นเหล็กด้วยเปลวไฟ, พลาสม่า, เครื่องตัดเสา, การใช้งานหลายอย่าง
4) เหมาะสำหรับการตัด CNC ประตูเสาไฟทรงกรวย, แปดเหลี่ยม, นอกจากนี้ยังสามารถตัดท่อกลมได้ รูปร่างการตัดสามารถเป็นวงกลม, สี่เหลี่ยม, สี่เหลี่ยมผืนผ้า, รูปไข่ ฯลฯ และรูปร่างใดๆ ที่สามารถออกแบบได้โดย PC
5) กำลังตัดเป็นพลาสม่าอัตโนมัติ ดังนั้นความเร็วในการตัดจะเร็วขึ้นมาก และคุณภาพขอบตัดดีกว่าการตัดด้วยเปลวไฟ
สภาพการทำงานของเครื่อง:
อุณหภูมิ: - 5-40 ℃; ความชื้น 90% หรือน้อยกว่า; กำลังไฟ 50 Hz: 220 v + 10%
พารามิเตอร์ทางเทคนิค:รหัส
| รายการ | ข้อมูล | 1 |
| =14000mm (สามารถขยายได้) | Φ=40～400mm | 2 |
| ความหนาของผนังตัดด้วยเปลวไฟ | δ | 1=14000mm (สามารถขยายได้)3 |
| ความยาวเสาสูงสุด | L | 1=14000mm (สามารถขยายได้)4 |
| ความหนาในการตัดพลาสม่า | 1-14mm | 5 |
| ความเร็วในการเคลื่อนที่ | V | 0=10～3000 mm/min6 |
| ขนาดแผ่นตัด | 1000mmX3000mm | 7 |

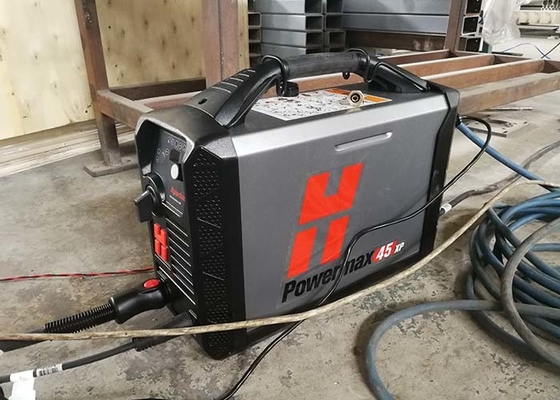

| กำลังพลาสม่า | USA.Hypertherm. Powermax.45 | 8 |
| ขนาดของหัวจับ | หัวจับชนิด 250 พร้อมสามก้าม | 9 |
| มอเตอร์ของหัวจับ | มอเตอร์เซอร์โว Panasonic 400W | แกนการเคลื่อนที่: |
แกนการเคลื่อนที่
| แกนเครื่องตัด | แกน X: |
| เสาหมุน | แกน Y: |
| หัวตัดเคลื่อนที่ตามทิศทางแนวเสา | แกน Z: |
| หัวตัดยกขึ้นและลง | รูปแบบการส่งผ่านท่อเหล็กของเครื่องตัดและวิธีการตัด: |
1) รูปแบบการส่งผ่านท่อเหล็กของเครื่องตัด: โครงสร้างชนิดหัวจับ
2) วิธีการตัด: การตัดพลาสม่า
3) วิธีการยก: วิธีการไฟฟ้าอัตโนมัติ

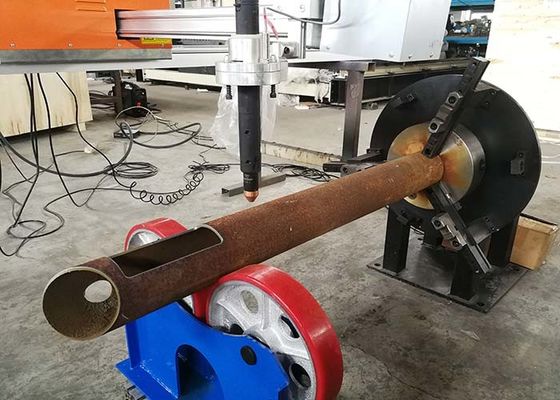

ตัวอย่างการตัด:
