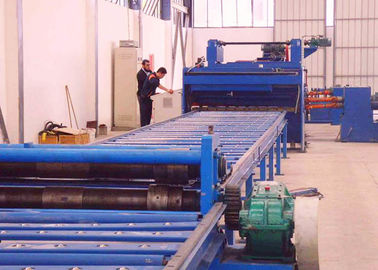

ตัดความยาวบรรทัดสำหรับเสาไฟ
การประยุกต์ใช้:
มัน สำหรับวัสดุเสาแสง uncoiling ปรับระดับตัดขอบขูดและกระบวนการตัดเรียวที่จะได้รับความกว้างขนาดเล็กด้านหนึ่งด้านหนึ่งแผ่นเหล็กขนาดใหญ่กว้างด้านหนึ่ง
บรรทัดนี้ใช้สำหรับขดลวดสแตนเลสที่มีคุณสมบัติแตกต่างกันผ่านการตัดระดับการคลายเกลียวไปยังแผ่นแบนตามความยาวที่ต้องการ
บรรทัดนี้สมเหตุสมผลในรูปแบบใช้งานง่ายระดับสูงของระบบอัตโนมัติซึ่งสามารถประมวลผลทุกชนิดของขดลวดสแตนเลส, ขดลวดสีขดลวดอลูมิเนียมขดลวดชุบสังกะสีหรือขดลวดทาสี บรรทัดนี้ถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมแปรรูปแผ่นโลหะเช่นรถยนต์ตู้คอนเทนเนอร์เครื่องใช้ในครัวเรือนบรรจุภัณฑ์วัสดุก่อสร้าง ฯลฯ
บรรทัดนี้ประกอบด้วยรถม้วน, หัวคู่ uncoiler, ไฮดรอลิกด & แนวทาง, หัวพลั่ว, อุปกรณ์หยิก, leveler, อุปกรณ์วัดความยาวเซอร์โว, เฉือน cluth นิวเมติก, สายพานลำเลียงสาย, stacker นิวเมติก, รถขนถ่าย, ระบบไฟฟ้า ฯลฯ เช่นกัน ในฐานะรังนกอุปกรณ์พวงมาลัย ฯลฯ
พารามิเตอร์ทางเทคนิคและอุปกรณ์ประกอบ:
| ความหนาของวัสดุ | 2mm-5.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนชนิดม้วน |
| ความกว้างของวัสดุ | 800-1250mm |
| น้ำหนักเหล็กม้วน | สูงสุด 15 ตัน |
| เส้นผ่าศูนย์กลางภายในของขดลวดเหล็ก | Φ500mm-Φ750mm |
ปรับระดับความเร็ว | 5-15m / นาที |
จำนวนลูกกลิ้งปรับระดับ | 13 |
เส้นผ่าศูนย์กลางปรับระดับลูกกลิ้ง | 130 มม |
ช่วงความยาวสำหรับสเกล | 2000 ～ 12000 มม. ตามข้อกำหนด |
ความอดทนของความยาวตัด | ± 15 มม. (ฐานยาว 8 ม.) |
กำลังมอเตอร์ปรับระดับหลัก | 37kw (รวมประมาณ 65KW) |
พื้นที่กว้างสำหรับเครื่องจักร | ประมาณ 7000 มม |
อุปกรณ์รวมถึง:
1. ขดลวดเหล็กโหลดรถดอลลี่:
ขึ้นและลง: ไฮดรอลิก
การเคลื่อนที่ในแนวนอน: ใช้เครื่องยนต์
น้ำหนักบรรทุกสูงสุด: 15 ตัน

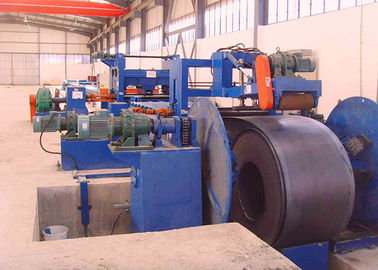

2. ไฮดรอลิคู่หัวร่มประเภท decoiler:
รวมไปถึง: เครื่องยนต์จ่ายออก, มอเตอร์, ตัวลด,
ระบบลูกโซ่ใช้การหมุนเพื่อหมุน ทิศทางการหมุนสามารถหมุนตามเข็มนาฬิกาและไม่หมุน
เปิดและปิด: ไฮดรอลิก
น้ำหนักบรรทุกสูงสุด: 15 ตัน
3. ไฮดรอลิแนวทางกด, หัวพลั่ว, หยิกและอุปกรณ์การให้อาหาร:
มันใช้สำหรับนำหัวของขดลวดเหล็กไปยังหน่วยให้อาหารไฮดรอลิกขึ้นและกดเพื่อหลีกเลี่ยงขดลวดเหล็กหลวม
การหมุนของลูกกลิ้งทั้งสองจะป้อนวัสดุเข้ากับหน่วยตัดขอบ ลูกกลิ้งขึ้นและลง: ไฮดรอลิก
4. กลางทางกลิ้งโต๊ะทำงาน: 4M

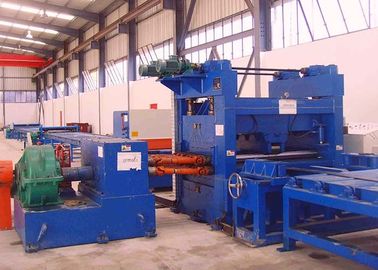

5. หน่วยยกระดับ: (สองประเภทวาง),
รวมไปถึง: มอเตอร์ที่ปรับความเร็วได้, ตัวลด, กระปุกเกียร์
ลูกกลิ้งปรับระดับนั้นเกี่ยวข้องกับการอบชุบด้วยความร้อน 40Cr HRC48
รวมลูกกลิ้งขึ้นและลง 13. (รวมลูกกลิ้งหยิก 1 คู่)
การเคลื่อนไหวขึ้นและลงของฐานลูกกลิ้งขึ้นถูกขับเคลื่อนโดยมอเตอร์ผ่านระบบหนอน
มันขึ้นอยู่กับหน่วยวัดความยาว:
หมุนตัวเข้ารหัสส่งต้นฉบับความยาวไปยังระบบควบคุมและควบคุมความยาวที่แน่นอน
6. เครื่องตัด:
รวมไปถึง: เฉือนคานแกว่งไฮดรอลิก Q12Y-6 * 2000
7. หน่วยตัดขอบคู่
มันมีไว้สำหรับตัดขอบขูดของแผ่นเหล็กรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟ
มันเป็นพื้นฐานของหลักการตัดกลิ้งเพื่อตัดแผ่นเหล็ก มีดอลลี่ที่ด้านหน้าของชุดสลิป ใช้สำหรับควบคุมการตัดตรง โดยเปลี่ยนตำแหน่งของใบมีดตัดเพื่อให้ได้ความกว้างที่แตกต่างจากแผ่นเสาไฟขนาดแตกต่างกัน
รวมไปถึง:
รองรับโต๊ะพร้อมราง
หนีบแผ่นดอลลี่หนึ่งชิ้น
ชุดใบมีดตัดแบบใบพัดคู่พร้อมมอเตอร์และกล่องเกียร์
8. หน่วยตัดเรียว
เครื่องตัดเรียวเป็นฐานบนหลักการตัดกลิ้งเพื่อตัดแผ่นเหล็ก มีดอลลี่ที่ด้านหน้าของชุดสลิป ใช้สำหรับควบคุมระดับการตัดเรียว โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการตัดเรียว
รวมไปถึง:
รองรับโต๊ะพร้อมราง
หนีบแผ่นดอลลี่หนึ่งชิ้น
ใบมีดแบบเดี่ยวที่มีชุดใบมีดพร้อมมอเตอร์และกล่องเกียร์
9. โต๊ะบอลประเภทการสนับสนุน 12 เมตร สำหรับแผ่นเรียวสำเร็จรูป

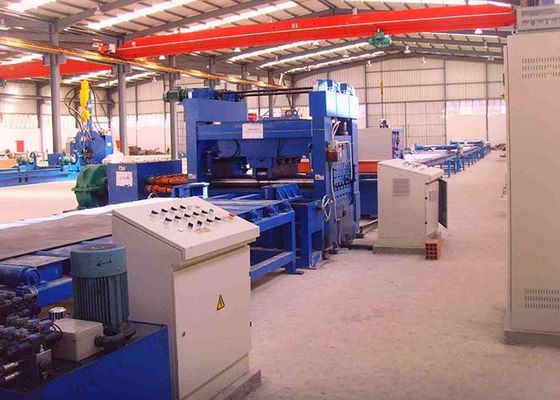

10. ระบบไฟฟ้า:
โต๊ะควบคุมส่วนกลาง
PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณสมบัติในการตอบสนองที่รวดเร็วและมีกิจกรรมที่ดีซึ่งสามารถควบคุมความแม่นยำในการวัดและความเร็วในการทำงานได้อย่างมีประสิทธิภาพ
16. ระบบไฮดรอลิก:
พลังงานไฮดรอลิก 25L / นาที
รวมไปถึง: สถานีไฮโดรลิค, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ
