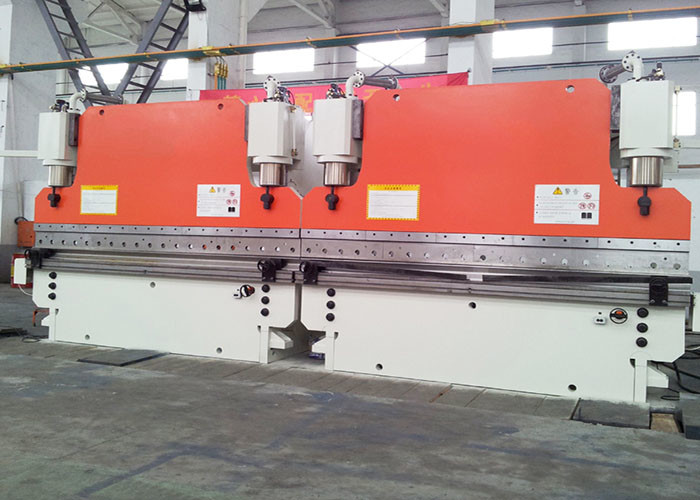

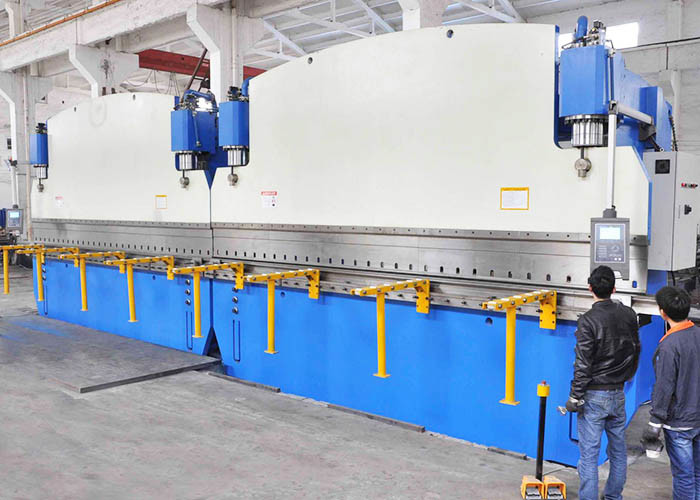

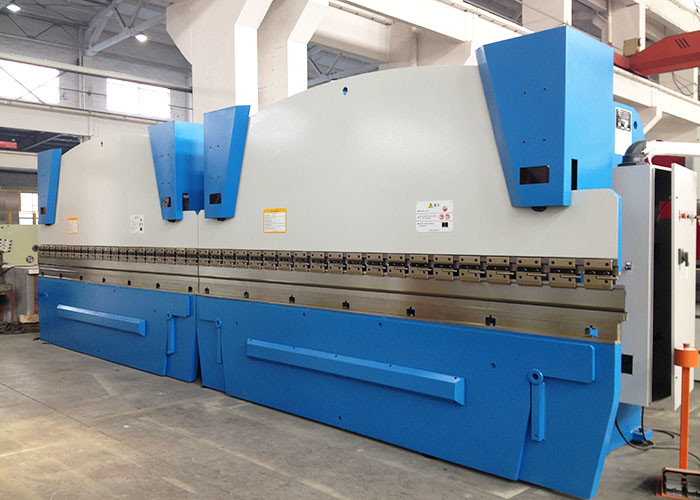

เครื่อง CNC Tandem Press Brake 320 ตัน 6 M เครื่องบิด CNC 2 เครื่อง
การใช้งาน: การผลิตเสาไฟและเสาสูง
| คุณสมบัติทางเทคนิค | |||
| 1 | ประเภท | เครื่อง Mult-machine Tandem ไฮดรอลิก CNC ไฮดรอลิกไฟฟ้า synchro | |
| 2 | พนักงาน | 2X320 ตัน | |
| 3 | ความยาวของตาราง | 2X6000 มม. | |
| 4 | ระยะทางระหว่างกรอบ | 4800 มม. | |
| 5 | ความลึกของคอ | 620 มิลลิเมตร | |
| 6 | ความสูงเปิด | 750 มม. | |
| 7 | โรคหลอดเลือดสมอง | 250 มม. | |
|
8 |
การทํางาน ความเร็ว |
ขนส่ง | 70mm/s |
| การทํางาน | 7.5 มิลลิเมตร/วินาที | ||
| กลับ | 75mm/s | ||
| 9 | เครื่องยนต์หลัก | 2x22kw (แบรนด์ซีเมนส์) | |
| 10 | ระบบ CNC |
ประเภท: DELEM DA52 Delem Co., เนเธอร์แลนด์ 2 (Y1,Y2) |
|
| 11 | เครื่องมือ |

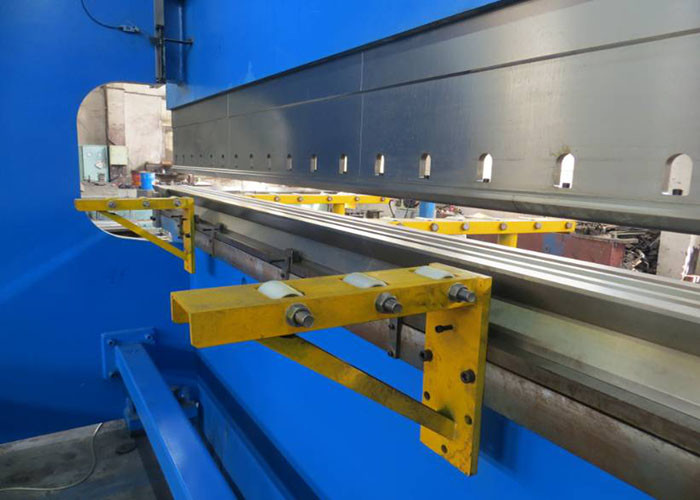

ด้วย 1 การเจาะและ 1 มัลติ V บล็อก ด้านล่าง die สําหรับการทํา min 60mm OD octagonal conical ประเภทสี่เหลี่ยมเสาไฟ ความหนาของตัวถือเครื่องมือขึ้นคือ 18 มม. โต๊ะทํางานที่มีระบบ crooning ((ระบบการชดเชย) มีแผ่นรองรับหน้าและหลัง |
|
| 12 | ปิดในกระปุก | NOK ผลิตในญี่ปุ่น หรือ SFK | |
| 13 | ส่วนประกอบไฮดรอลิก | BOSCH-Rexroth - เยอรมนี | |
| 14 | ปั๊มไฮดรอลิก | BOSCH-Rexroth -, เยอรมนี หรือ Nitch, ญี่ปุ่น | |
| 15 | เซ็นเซอร์การแสดงราสเตอร์เส้นตรง | เฮเดนไฮน เยอรมนี | |
| 16 | อุปกรณ์ไฟฟ้าหลักในตู้ | ชไนเดอร์ | |
| 17 | น้ําหนัก | 2x34000 kg | |
| 18 | ขนาดรวม ((มม) LxWxH | 2x6200x3055x4832 | |
| 19 | การบรรจุ: |
เครื่องประกอบด้วยพลาสติก เครื่องจักรต้องถอดทิ้งระหว่างการขนส่ง นักวิศวกรของเราควรไปหาลูกค้า เพื่อประกอบและปรับมัน
|
|
รายการสินค้า:
| ตัวเลือกที่ 1 | เพิ่มเติม 2 ชุดเครื่องมือวงกลมขึ้นและ 1 ชุดเครื่องมือด้านล่างที่เหมาะสําหรับการทํา min OD 60mm วงกลมประเภทกระดูกไฟ. อัตราการกระดูกคือ 11/1000 และ 12.5/1000.หนึ่งคือ 16m ((11/1000 อัตรา) และอีกหนึ่งคือ 16m (12.5/1000 อัตรา) อุปกรณ์ด้านล่างทั้งหมดคือ 16m ((ด้านหนึ่งที่มีอัตรา 11/1000, อีกด้านหนึ่งคือ 12.5/1000 | |
| ตัวเลือกที่ 2 | แบบง่าย ระบบลดฝั่ง | |
| ตัวเลือกที่ 3 |
ดัน tyoe ไลท์สตูลด้านลดระบบ, |
หมายเหตุ:แกน Y1,Y2------มีปรับขนาดเส้นตรงสองตัวติดตั้งอยู่ทั้งสองด้านของ ram เพื่อควบคุมกระบอก
ผลงานหลัก:
1.กรอบของเครื่องประกอบด้วยถัง, โต๊ะทํางาน, บ้านซ้ายและขวาและ ram. ดังนั้นมันมีความแข็งแรงสูงและความแข็งแรงที่ดี. ยังต้องสั่นเพื่อกําจัดความเครียด
2หลักการทํางานของเครื่องจักรทั้ง 2 เครื่อง: การรับรองวาล์วสัดส่วนไฟฟ้า-ไฮดรอลิก เพื่อให้แน่ใจว่าเครื่องจักรทั้ง 2 เครื่องจะทํางานร่วมกันวาล์วสัดส่วนถูกผลิตโดยบริษัท BOSCH ด้วยผลงานที่ดีมาก เช่นการขัดขัดเล็กระหว่างคู่การกระทําเครื่องจักรกล, เครื่องขยายเสียงอิเล็กทรอนิกส์ละเอียดและแม่เหล็กไฟฟ้าที่มีแรงควบคุมสูงและการกระทําต่อเนื่องมีสอง raster displayers บนทั้งสองข้างของเครื่องจักรเพื่อตรวจสอบตําแหน่งของ ram ต่อเนื่องและอาหารกลับสัญญาณสู่ระบบควบคุม, แล้วระบบควบคุมจะควบคุมวาล์วไฟฟ้า-ไฮดรอลิกที่จะทําให้กล่องสอง synchronization บนเครื่องหนึ่งไม่ตรงกับแผ่นโฮสติ้ง, การบิดเบี้ยวของ ram และกรอบในขณะทํางานจะไม่ส่งผลกระทบความแม่นยําในการวัดและควบคุมพันธมิตรความแตกต่างที่ติดตั้งระหว่างเครื่องจักรสองเครื่องจะถ่ายทอดสัญญาณการเรียงลําดับเครื่องกลในหนึ่งอิเล็กทรอนิกส์และ Feed กลับไปยังแผ่นเรียงลําดับและระบบควบคุมสัญญาณจะถูกขยายโดยเครื่องขยายเสียง Bosch เพื่อควบคุมการร่วมกันของเครื่องจักรทั้งสองโดยการควบคุมวาล์วสัดส่วนไฟฟ้า-ไฮดรอลิกดังนั้นการร่วมกันของเครื่องจักรสองถูกทําสําเร็จด้วยความแม่นยําสูง.
3 ผ่านคอมพิวเตอร์ ผู้ประกอบการสามารถสื่อสารกับเครื่องจักร คอมพิวเตอร์มีหลายภาษาการบริการ, คํานวณและปรับแรงบิดโดยอัตโนมัตินอกจากนี้มันสามารถคํานวณและควบคุมจุดตาย, ความเร็วเปลี่ยนจุด. การชัก (Y1, Y2) ของ ram สามารถทําอารมณ์เล็ก ๆ น้อย ๆ เพื่อตอบสนองความต้องการพิเศษของผู้ใช้
4 อุปกรณ์พร้อมกับระบบการนําที่ดี ระบบการวัดตําแหน่งและระบบปรับสมดุลไฮดรอลิกเพื่อตอบสนองความต้องการของงานความยาวเต็มและงาน eccentric
5 หน่วยการชดเชยโต๊ะทํางานถูกนํามาใช้เพื่อชดเชยการบิดของเครื่องจักรในขณะที่ทํางานเพื่อให้แน่ใจว่าความแม่นยําของชิ้นงาน
6 พื้นผิวของกระบอกมีการสวมใส่และการรักษาความร้อนที่ดี ดังนั้นมันจึงมีการเล็บที่ดีและอายุการใช้งานยาว
