เครื่องตัดพลาสมา CNC แสงสตูลลัมป์ประตู
เครื่องนี้สามารถตัดทั้งแผ่นเหล็กสําหรับแผ่นฐานของเสาและประตูไฟฟ้าของเสา
พื้นที่ใช้งานและวัตถุ:
1) เครื่องจักรส่วนใหญ่ใช้สําหรับระบบหลากหลายท่อและปลายการตัดร้อน
2) วัสดุชิ้นงานที่ใช้ได้: เหล็กคาร์บอนต่ํา, ท่อท่อท่อท่อเหล็กไร้ขัดกับการตัดพลาสมา
3) ยังสามารถตัดแผ่นเหล็ก (ตัดแผ่นพื้นฐานของเสา) (CNC ไฟไหม้ / เครื่องตัดพลาสมา), จบการดําเนินการของไฟไหม้, การตัดแผ่นเหล็กพลาสมา, เครื่องตัดเสา,ใช้งานหลายครั้ง.
4) มันเป็นที่เหมาะสมสําหรับโคลน, ต้นไฟ octagonal ประตู CNC การตัด, ยังสามารถตัดท่อกลม. รูปแบบการตัดสามารถเป็นวงกลม, ตาราง, สี่เหลี่ยม,ประเภทเรียงไผ่ ฯลฯ และใด ๆ ที่สามารถวาดออกแบบโดย PC.
5) พลังการตัดเป็นพลาสมาอัตโนมัติ ดังนั้นความเร็วการตัดจะเร็วมากและคุณภาพการตัดขอบดีกว่าการตัดไฟ
สภาพการทํางานของเครื่อง:
อุณหภูมิ: - 5-40 °C; ความชื้น 90% หรือต่ํากว่า; พลังงาน 50 hz: 220 v + 10%
Tปริมาตรทางเทคนิค:
| รหัส | รายการ | ข้อมูล |
| 1 | กว้างของท่อ | Φ=50 ละ 350 มม. |
| 2 | ความหนาของผนังตัดเพลิง | δ1= 6 ′′ 50 มม. |
| 3 | ความยาวขั้วสูงสุด | L1= 14000mm (สามารถขยายได้) |
| 4 | ความหนาในการตัดพลาสมา | 1-8 มิลลิเมตร |
| 5 | น้ําหนักท่อ | น้ําหนัก 800 กิโลกรัม |
| 6 | ความเร็วในการเคลื่อนไหว | V0= 10 ‰ 3000 มิลลิเมตร/นาที |
| 7 | ขนาดแผ่นตัด | 1000mmX3000mm |

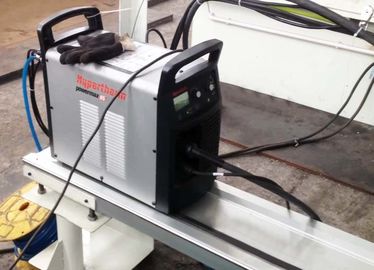

| 8 | พลังงานพลาสมา | สหรัฐอเมริกา ไฮเปอร์เทิร์ม พาวเวอร์แม็กซ์65 |
แกนการเคลื่อนไหว:
| แกนการเคลื่อนไหว | แกนเครื่องตัด |
| แกน X: | สายหมุน |
| แกน Y: | การตัดเทียนเคลื่อนที่ในทิศทางเส้นขั้ว |
| แกน Z: | ตัดเทียนยกขึ้นและลง |
| ความยาวการตัด | ขนาดสูงสุด 500 มม. |
เครื่องตัดแบบการส่งท่อเหล็ก และวิธีการตัด:
1) รูปแบบการส่งท่อเหล็กเครื่องตัด: โครงสร้างชนิด chuck
2) วิธีการตัด: การตัดพลาสมา
3) การยกทาง: การยกทางอัตโนมัติไฟฟ้า

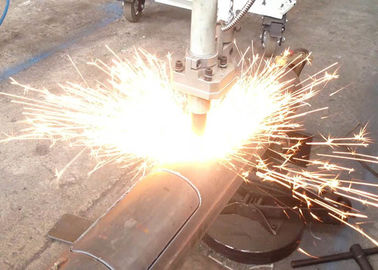

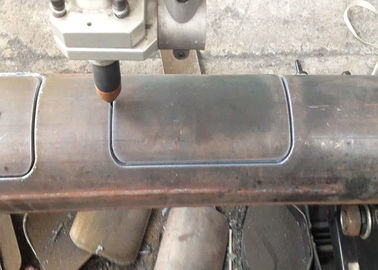

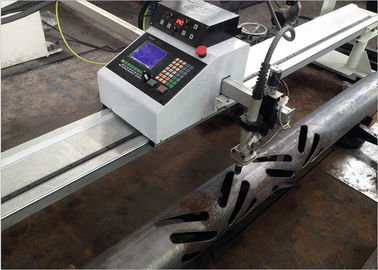

การตัดตัวอย่าง:
