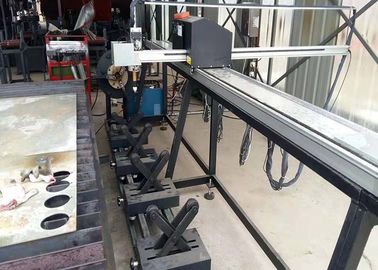

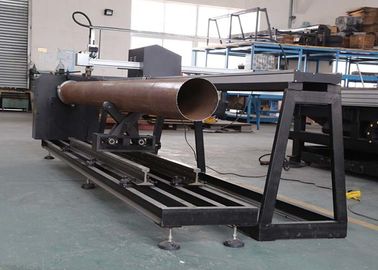

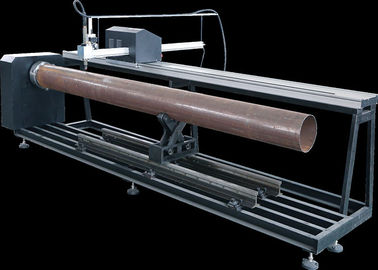

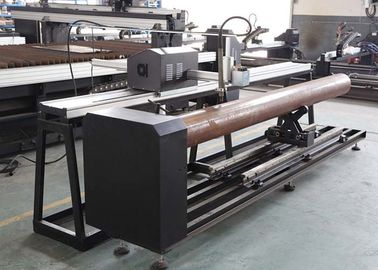

เครื่องตัดพลาสม่าเปลวไฟแบบท่อสามแกน CNC พร้อมโปรแกรมเทคนิคระดับสูง
คำแนะนำ:
1. ส่วนใหญ่ใช้กับการตัดความร้อนของการตัดและส่วนบนของระบบท่อที่แตกต่างกัน
2. วัสดุของชิ้นงาน: เหล็กกล้าคาร์บอนต่ำ (ข้อควรระวัง: ท่อทองแดงนิกเกิลและท่อสแตนเลสควรใช้การตัดพลาสม่า
3. สามารถตัดเหล็กธรรมดา (เปลวไฟซีเอ็นซี / เครื่องตัดพลาสม่า) และตระหนักถึงเปลวไฟ / พลาสม่าเหล็กตัดแน่นอน เครื่องตัดท่อซีเอ็นซีตัดสามารถตระหนักถึงฟังก์ชั่นต่างๆ
พารามิเตอร์แกน:
| แกน | แกนเชื่อมโยง |
| แกน X | การหมุนของท่อ |
| แกน Y | แกนนอน |
| แกน Z | แกนขึ้น - ลง |
สภาพแวดล้อมการทำงาน:
อุณหภูมิ: -5 ~ 40 ℃;
ความชื้น: ≤90%;
แหล่งจ่ายไฟ: 220V ± 10% 50Hz
คุณสมบัติผลิตภัณฑ์:
1) รุ่นมาตรฐานไม่เพียง แต่สามารถตัดไฟและตัดพลาสม่า แต่ยังสามารถตัดได้ทั้งท่อและแผ่นเหล็ก
2) การใช้เทคโนโลยีขับเคลื่อนมอเตอร์แบบสเต็ปมอเตอร์ AC แรงดันสูง 3 เฟสมอเตอร์จะได้รับกำลังไฟมากขึ้น แต่น้อยกว่า nosiy
3) สามารถทำให้ท่อหลุมตัดที่น่าสนใจในทิศทางที่แตกต่างกันและขนาดเส้นผ่าศูนย์กลางที่แตกต่างกัน
4) สามารถตัดส่วนเฉียงของท่อ
5) สามารถตัดสาขาของซ็อกเก็ต end ตัดท่อของท่อหลัก
6) สามารถตัดช่องสี่เหลี่ยมและฉากเจาะรูและรูปร่างทั้งหมดบนท่อ
7) สามารถตัดท่อได้
8) สามารถตัดปลายดัดคู่สำหรับการดัดท่อหลังจากเชื่อม
โหมดการส่งและการตัด:
ส่งของเหล็กตัด CNC: โครงสร้างชนิดเชย
โหมดการตัด: การตัดพลาสม่า
โหมด THC: การเคลื่อนไหวด้วยไฟฟ้า
ส่วนหลักของเครื่อง:
| ชื่อ | ปริมาณ |
| ระบบควบคุม: | 1 ชุด |
| ฐานโยน: | 1 ชิ้น |
| ร่างกายท่อเหล็กปรับ: | 2 ชุด |
| ส่วนของหัว: | 1 ชุด |
| ขึ้นฐานของหัว: | 1 ชุด |
| ฐานของศีรษะ: | 1 ชุด |
| ติดตาม: | 6.5 ม |
| การควบคุมความสูงส่วนโค้งอัตโนมัติ: | 1 ชุด |
| การตั้งค่าการตรวจสอบการชนกันของข้อมูล: | 1 ชุด |
ข้อกำหนดความแม่นยำหลัก:
ชิ้นงานควรสอดคล้องกับมาตรฐานแห่งชาติตำแหน่งความแม่นยำในการทำงานความยาว: 0.2mm / 2000mm; ความแม่นยำของตำแหน่งของบัสบาร์: ≤± 0.5 มม.; ความอดทนของช่องว่างระหว่างหัวท่อ: pipe ± 0.5 มม.
1) การเคลื่อนที่ของไดรฟ์แบบหมุนเวียน
ระบบการขับขี่: ระบบขับเคลื่อนเสริมของกล่องเกียร์แม่นยำและเกียร์
ความเร็วรอบ: 0.1-25 รอบ / นาที
การฟื้นฟูความแม่นยำ: ± 0.3 มม
2) การเคลื่อนไหวของรถเข็นคบเพลิง
ระบบการขับขี่: กล่องเกียร์แม่นยำ (ผลิตในประเทศ); การส่งกำลังของเกียร์และแทร็ก
เส้นทางที่มีประสิทธิภาพ: เหมือนกับ L1
ความแม่นยำในการคืนค่า: ± 0.2 มม
ชิ้นงาน:
อุปกรณ์ความปลอดภัย:
อุปกรณ์ตรวจสอบการชนกันและสวิตช์ จำกัด
จำกัด อุปกรณ์ล็อคตัวเองในซอฟต์แวร์
สวิตช์หยุดฉุกเฉินในกล่องควบคุม
