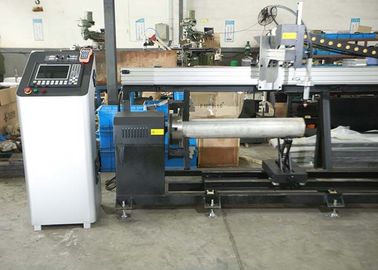

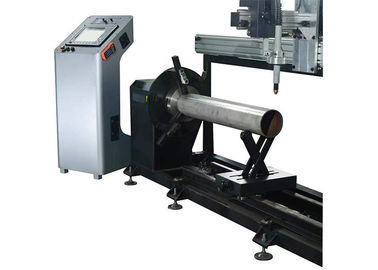

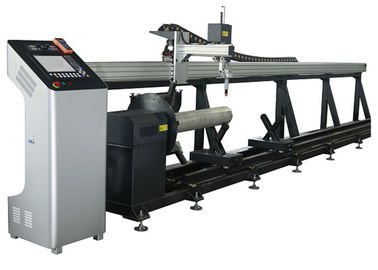

เครื่องตัดท่อเหล็กต้นแบบ 2 แกนซีเอ็นซีพลาสมาอ่อนกับพานาโซนิคมอเตอร์
รายละเอียดสินค้า:

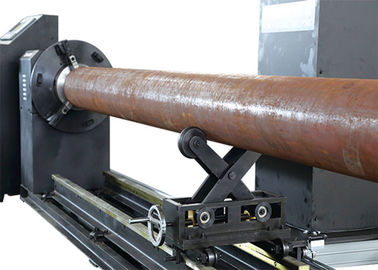

1) มันถูกใช้ gantry style design, ซึ่งขนานกับท่อ รถแทรกเตอร์พร้อมเครื่องมือยกที่ติดตั้งบนคานโครงสำหรับตั้งสิ่งของ การแก้ไขท่อโดยขากรรไกรเชยและกับผู้สนับสนุนท่อที่สามารถเคลื่อนย้ายและปรับได้ซึ่งอยู่บนรางและภายใต้ท่อ
2) เมื่อตัดระบบควบคุม CNC จะควบคุมการย้ายรถแทรกเตอร์และท่อหมุนเพื่อตัดท่อ เสถียรภาพการทำงานของเครื่องจักรทั้งหมดและสามารถใช้ได้ในระยะยาว ใช้งานง่ายและมีประสิทธิภาพสูง
3) เหมาะสำหรับการทำงานเส้นผ่าศูนย์กลาง 50-500mm โดยไม่ต้องตัดท่อเอียงของ
ข้อมูลเครื่อง:
เส้นผ่าศูนย์กลางตัดที่มีประสิทธิภาพ: | 50-500mm |
ความยาวตัดที่มีประสิทธิภาพ: | 6000mm |
น้ำหนักสูงสุดของท่อ: | 1000kg |
ความเร็วในการหมุนจัดอันดับ: | 0-15 รอบต่อนาที |
Ovality ของท่อ: | ≤2% |
| ปริมาณของท่อขดลวด: | 4 ชุด |
| มุมเอียงสูงสุด: | ไม่มีฟังก์ชั่นยกนูน |
| ความถูกต้องเอียง: | ไม่มีฟังก์ชั่นยกนูน |
| ระยะทางยกไฟฉาย (Z): | ≤210mm |
ความแม่นยำในการทำงาน: | ± 0.2 มม. / ม |
การยกและการปรับลง: | ปรับระดับไฟฟ้าและควบคุมระยะไกล (พลาสม่าซีอาร์ซีจะควบคุมความสูงไฟฉายเมื่อตัด) |
ตารางการตัด: | รั้งตัดท่อและติดตั้ง |
ความปลอดภัย: | สวิตช์หยุดฉุกเฉิน |
กำลังไฟฟ้าเข้า: | เฟสเดียว AC220V + 3 เฟส AC 380V |
ส่วนประกอบพื้นฐานและข้อมูลจำเพาะ:
ลำแสงที่แข็งแกร่งที่มีการกระจายความร้อนด้วยการเชื่อมและหลังจากการประมวลผลบรรเทาความเครียด เพื่อให้แน่ใจว่าลำแสงนั้นแข็งแกร่งและยากที่จะผิดเพี้ยน
1) ทางรถไฟแกน X ยาว: 7000 มม
2) ระบบขับเคลื่อนแกน X: TORCH LENGTH เลื่อนตามทิศทางท่อ (มอเตอร์สเต็ปพร้อมคนขับและกล่องเกียร์)
3) Y แกนเชยขนาดเส้นผ่าศูนย์กลาง: φ50-500mm
4) ระบบการขับขี่แกน Y: PIPE ROTATING AXIS (ญี่ปุ่น PANASONIC servo 750W เซอร์โวมอเตอร์แบบดิจิตอลพร้อมคนขับและกล่องเกียร์)
5) ระบบแกนขับ Z: ยกแกนขึ้นและลง
6) แกน X และ Y และการเคลื่อนที่ของสายเคเบิล: ห่วงโซ่สายอุตสาหกรรมหนัก
7) X แกนราง: 24 กิโลกรัม / เมตรความละเอียดสูงรถไฟหนัก
8) ตู้ควบคุม, ตู้ไฟฟ้า, ตู้ความถี่สูง: ด้วยส่วนประกอบของ OMRON, SIEMENS, ขั้วต่อสายไฟ SCHNEIDER
ข้อกำหนดเงื่อนไขไซต์ของเครื่อง:
1. แรงดันไฟฟ้าที่ต้องการ:
1) 3 × 400v ± 10% / 50Hz, 220v ± 10% / 50Hz
2) เสถียรภาพแรงดันไฟฟ้าสามเฟสน้อยกว่า± 5%
3) แรงดันไฟฟ้าสามเฟสไม่สมดุลน้อยกว่า 2.5%
4) แนะนำโดยใช้แหล่งกำเนิดแรงดันไฟฟ้า
หมายเหตุ: ความต้านทานสายดิน≤10
2. บีบอัดความดันอากาศ (ตัดพลาสม่า):
1) แก๊สบินตามความต้องการ: 0.9m3 / นาที
2) ความดันแก๊ส: 8.3 กก. / ซม. 2
3) อุณหภูมิจุดน้ำค้างไม่เกิน 5 องศาเซลเซียส: ปริมาณน้ำมัน≤ 0.003ppm อนุภาคของแข็ง≤0.01ไมครอน
4) แนะนำให้ใช้เครื่องอัดอากาศแบบปราศจากน้ำมันเครื่องทำลมเย็นและตัวกรองพิเศษ (ระบบไม่สามารถมีส่วนประกอบของสนิม)
3. ตัดท่อจะต้องมีผิวเบี่ยงเบนรูปวงรีน้อยกว่าเส้นผ่าศูนย์กลาง 5 มม. เข้าถึงมาตรฐาน ISO
4. อุณหภูมิในการทำงาน: -10 ° C -45 ° c
ความชื้น: <90% ไม่มีการควบแน่น
สภาพแวดล้อม: การระบายอากาศไม่มีการสั่นไหวขนาดใหญ่
ตัวอย่างการตัด:
