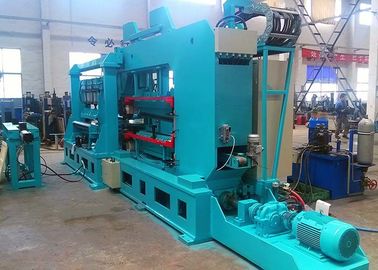

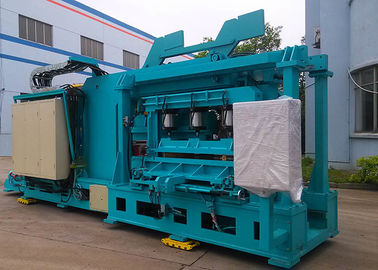

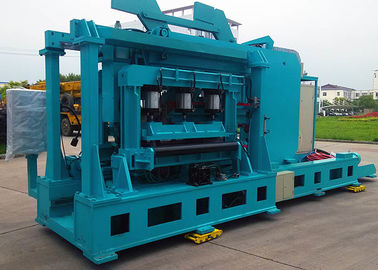

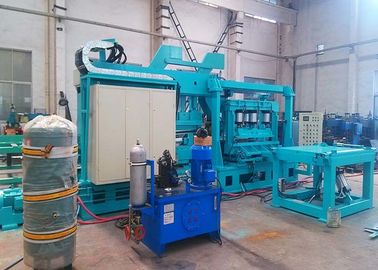

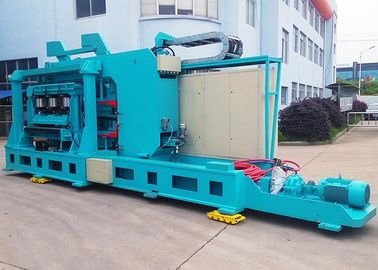

สายพานเหล็กแคบเหลี่ยมเครื่องเชื่อมตะเข็บสำหรับสายพานเหล็ก
คุณสมบัติ:
การใช้งาน:
ใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่อตะเข็บตักสำหรับสายพานเหล็กด้วยเหล็กกล้าไร้สนิมเหล็กอัลลอยและสแตนเลส
พารามิเตอร์ทางเทคนิค:
| แบบ | FNY-200C |
| วัสดุเชื่อม | แผ่นคาร์บอนต่ำ |
| เหล็ก (ชิ้นงาน) ความหนา | 0.16-0.8mm |
| ความกว้างของเหล็ก (ชิ้นงาน) | 650-1250mm |
| ความหนาซ้อนทับกัน | 0-6 มม. (ปรับ) |
| เจาะเส้นผ่านศูนย์กลาง | Ø28mm |
| ความเร็วในการเชื่อม | 0.6-6m / นาที |
| ความเร็วย้อนกลับ | สูงสุด 8 นาที / นาที |
| ความดันการเชื่อม | สูงสุด 7.36KN (P = 0.6Mpa) |
| แรงดันอิเล็กโทรด | สูงสุด 4.5KN |
| ความดันแบบม้วน | สูงสุด 29.45KN |
| Clamp Clamping Force | สูงสุด 36KN |
| มุมเฉือน | สูงสุด 2 ° |
| แรงเฉือน | สูงสุด 160KN |
| เส้นผ่าศูนย์กลางล้อไฟฟ้า | ต่ำสุด 240 มม. สูงสุด 280 มม |
| ความกว้างของขดลวดไฟฟ้า | 12.5mm |
| ขดลวดล้อด้านบนอิเล็กโทรด | 120mm |
| ระยะห่างระหว่าง Port Entrance Port Clamp | 100mm |
| ระยะห่างระหว่างพอร์ตหนีบหนีบ | 25mm |
| ความยาวของการย้ายถิ่นฐาน | 105mm |
| ขดลวดล้อด้านบนอิเล็กโทรด | 210 มม |
| กรรไกรล่างยกขากรรไกรล่าง | 50mm |
| ระยะห่างระหว่าง Double Scissors | 100mm |
| การเคลื่อนย้ายกรอบ C | สูงสุด 2400 มม |
| ศูนย์ความสูงของสายพานเหล็ก | 1050mm |
| เส้นรอบวงลูกกลิ้งส่งออก | Ø120mm |
| กำลังของหม้อแปลงไฟฟ้าเชื่อม | 200KVA (50% ของระบบการทำงาน) |
| อินพุทอินพุตที่ดีที่สุดของหม้อแปลงไฟฟ้าเชื่อม | 525A |
| วัฏจักรหน้าที่สำหรับหม้อแปลงไฟฟ้าเชื่อม | 50% |
| กำลังเชื่อม | เฟสเดียว 380V AC |
| ควบคุมพลังงาน | สามเฟส, 380V AC |
| ความดันการทำงานสำหรับสถานีไฮดรอลิค | สูงสุด 8.5Mpa |
| แรงดันลมอัด | 0.5MPa-0.8MPa |
| การไหลของอากาศอัด | 400L / นาที |
| น้ำหล่อเย็น (รีไซเคิลน้ำกลั่น) ความดัน | 0.2-0.3Mpa |
| การไหลของน้ำหล่อเย็น | 2.5 ม. / ชม |
