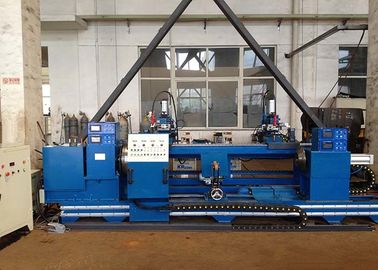

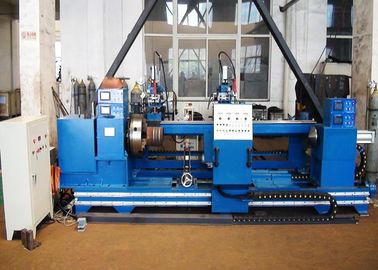

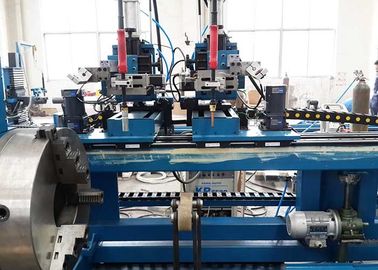

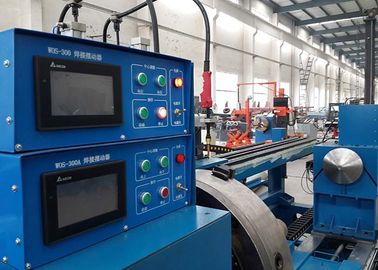

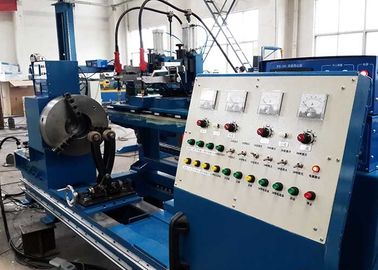

เครื่องเชื่อมตะเข็บแบบคู่ไฟฉายแบบอัตโนมัติ
ชิ้นงาน:
ท่อระบายความร้อนชนิดท่อและท่อชนิดต่างๆ
ถังเชื่อมร่วมหรือการเชื่อมต่อตามแนวยาวและวงกลมสำหรับการเชื่อมต่อถังและหน้าแปลนหรือมุม ฯลฯ
วัสดุชิ้นงาน: เหล็กอ่อน
เส้นผ่านศูนย์กลางของถัง: 80-500 มม
ความยาวถัง: 300 - 1500 มม
ความหนาของแผ่น: 4-12 มม
รายละเอียด:
ตำแหน่งของชิ้นงาน: ปืนเชื่อมจะคงที่และชิ้นงานจะหมุน
กระบวนการเชื่อม: เครื่องเชื่อม (เครื่องเชื่อม CO2 / MAG / MIG) อุปกรณ์เชื่อมโลหะแกว่งและปืนก๊อกป้องกันแก๊สประกอบด้วยชุดของระบบเชื่อมแก๊สป้องกันอัตโนมัติซึ่งส่วนใหญ่ใช้กับเหล็กกล้าคาร์บอน
ระบบควบคุม PLC ขั้นสูงระบบเชื่อมต่อแบบมนุษย์มนุษย์กับเครื่องจักรระดับสูงระบบอัตโนมัติสมรรถนะที่มั่นคงและเชื่อถือได้
ระบบเชื่อมไฟฟ้าใช้ก๊าซ 500A เพื่อป้องกันไฟฟ้าเชื่อม, ปืนเชื่อม USES 500A จับตรงแก๊สหุ้มฉนวนปืน
พารามิเตอร์ทางเทคนิคหลัก:
| ควบคุมพลังงาน | 3Ph 50Hz AC 380V |
| กำลังเชื่อม | 3Ph 50Hz AC 380V |
| ความหนาของชิ้นงาน | 4 ~ 12mm |
| เส้นผ่าศูนย์กลางตะเข็บชิ้นงาน | DN500mm≥φ≥DN80mm |
| ความยาวชิ้นงาน | ≤1500mm |
| ความเร็วในการหมุนหัวของเครื่อง | 0.25 ~ 2.3 r / min |
| เส้นผ่านศูนย์กลางหมุนของชิ้นงาน | φ≤600mm |
| น้ำหนักของชิ้นงานที่บรรทุก | ≤250Kg |
| นิวแมติกกลับและออกจากคบเพลิงเชื่อม | 250mm |
| จังหวะการยกนิวเมติกของไฟฉายเชื่อม | 100mm |
| นิวเมติกหางที่นั่งท้ายทอย | 150mm |
| ค่าการเชื่อมกระแสไฟฟ้าสูงสุดที่อนุญาตได้ | 800A |
แผนผังร่าง:
ชิ้นงานภาพถ่าย:
