สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Metalwork |
ได้รับการรับรอง: | CE, ISO, CCC |
หมายเลขรุ่น: | RWS ซีรีส์ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 60 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T |
สามารถในการผลิต: | 100 ชุดต่อเดือน |
แรงดันไฟฟ้า: | 380V, 3PH, 50HZ หรือกำหนดเองได้ | แบรนด์หุ่นยนต์: | คาวาซากิญี่ปุ่น |
---|---|---|---|
แหล่งเลเซอร์: | China Raycus หรือ Germany IPG | การขับรถ: | ที่กำหนดเอง |
อำนาจ: | 300W | การประกัน: | ปีที่ 1 |
แสงสูง: | เครื่องตัดพลาสม่าหุ่นยนต์,เครื่องตัดไฮโดรลิค |

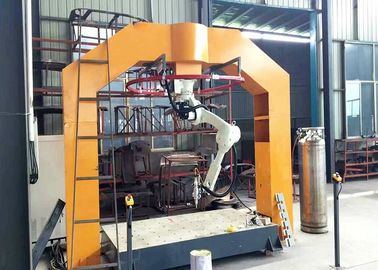

สถานีตัดเชือก 3D Robotics รุ่น RWS Series พร้อมด้วย เครื่อง ตัด ไฟเบอร์เลเซอร์
สถานีตัดหุ่นยนต์อัตโนมัติประกอบด้วยแขนหุ่นยนต์ตัวควบคุมหุ่นยนต์และแหล่งตัดด้วยเลเซอร์ หุ่นยนต์ประกอบด้วยตัวหุ่นยนต์และตัวควบคุม (ฮาร์ดแวร์และซอฟต์แวร์) ในขณะที่แหล่งตัดเป็นส่วนใหญ่รวมถึงแหล่งตัดด้วยเลเซอร์ไฟฉายตัด (clamp) เครื่องทำน้ำเย็น ฯลฯ
หุ่นยนต์ตัดแสงเลเซอร์ 3D
หุ่นยนต์ตัดแสงเลเซอร์ 3 มิติเป็นอุปกรณ์ตัดเลเซอร์ขั้นสูงซึ่งจะประมวลผลการตัดแบบยืดหยุ่นสำหรับแผ่นโลหะหลายมิติและหลายทิศทางด้วยการใช้เลเซอร์หัวตัดแบบพิเศษระบบความสามารถในการเก็บประจุที่มีความแม่นยำสูงโมดูลไฟเบอร์ออปติกและระบบหุ่นยนต์อุตสาหกรรม . การใช้ประโยชน์จากความยืดหยุ่นและความรวดเร็วของหุ่นยนต์ทั้งนี้ขึ้นอยู่กับขนาดของชิ้นงานที่แตกต่างกันทำให้สามารถตัดสามมิติเป็นชิ้นงานที่ไม่สม่ำเสมอโดยใช้หัวตัดเลเซอร์แบบไฟเบอร์ผ่านการติดตั้งหุ่นยนต์แบบเป็นทางการและแบบผกผัน นอกจากนี้ยังต้องใช้โปรแกรมการสอนหรือการเขียนโปรแกรมแบบออฟไลน์ตามผลิตภัณฑ์และแทร็กต่างๆ ภายใต้การใช้ประโยชน์ของการถ่ายโอนเส้นใยเลเซอร์ไปยังหัวตัด (หัวตัดไฟเบอร์เลเซอร์มีอุปกรณ์พิเศษใยไฟเบอร์อัตโนมัติและอุปกรณ์การถ่ายโอนเส้นทางแสง) และระบบโฟกัสเครื่องสามารถทำแผ่นโลหะสามมิติที่มีการตัดหลายทิศทางได้
ตามความหนาของแผ่นโลหะทางเลือกของพลังงานไฟเบอร์ยังแตกต่างกัน ระบบระบายความร้อนที่แตกต่างกันนอกจากนี้ยังมีโมดูลเลเซอร์ที่มีกำลังไฟที่แตกต่างกันเพื่อรับประกันการทำงานปกติของโมดูลเลเซอร์ เพื่อตอบสนองความต้องการของลูกค้าในการตัดขณะนี้เราจำเป็นต้องเลือกเลเซอร์ใยแก้วที่มีความยาวที่เหมาะสมตามขนาดเส้นผ่าศูนย์กลางกึ่งแขนของหุ่นยนต์และชิ้นงาน
คุณสมบัติ:
1. การผสมผสานที่ดีที่สุดของเทคนิคที่ซับซ้อนและเทคโนโลยีการควบคุมแบบดิจิตอลนับเป็นระดับการตัดด้วยเลเซอร์ที่ทันสมัยที่สุด
2. การก่อสร้างเครื่องจักรจะใช้หุ่นยนต์นำเข้าและการเชื่อมโยง 6 แกนและรวมอุปกรณ์นำทางลำแสงเลเซอร์เข้ากับแขนหุ่นยนต์ การรวมกันของลำแสงเลเซอร์ที่มีเสถียรภาพและแขนหุ่นยนต์ที่เคลื่อนที่สามารถรู้การผลิตเส้นโค้งใด ๆ หรือเฉพาะในพื้นที่สามมิติได้ ดังนั้นการดำเนินงานที่สะดวกมีสติปัญญาสูงและช่วยลดระยะเวลาของวงจรและสามารถมั่นใจได้ว่าความเร็วในการเคลื่อนที่สูงมีความแม่นยำสูงและมีความน่าเชื่อถือสูง
3. มีระบบควบคุมการเคลื่อนที่แบบมืออาชีพสามารถตรวจสอบให้แน่ใจว่าผลการตัดและการเคลื่อนย้ายที่มั่นคงช่วยให้การทำงานของเครื่องตัดการทำงานสะดวกและง่ายขึ้น
ใช้หัวโกนเลเซอร์ได้อย่างมีประสิทธิภาพหลีกเลี่ยงการกระแทกระหว่างหัวเลเซอร์และวัสดุที่ใช้งานรวมถึงการรักษาจุดตัดเพื่อให้ได้คุณภาพการตัดที่เที่ยงตรง
5. การรวมกันของหุ่นยนต์อุตสาหกรรมและไฟเบอร์เลเซอร์ให้แน่ใจว่ากระบวนการทำงานที่สมบูรณ์แบบการตัดภาพนิ่งโดยไม่ต้องรักษาใหม่อย่างมีนัยสำคัญลดขั้นตอนการทำงานลดค่าใช้จ่ายแม่พิมพ์แรงงานและยังปรับปรุงระดับผลิตภัณฑ์และมูลค่าเพิ่ม;
6. หัวเลเซอร์สามารถรองรับความดันก๊าซ 1.0Mpa อุปกรณ์ไฮดรอลิกความดันสูงช่วยเพิ่มความสามารถในการตัดของวัสดุตัดยากเช่นสแตนเลส
7. การใช้หุ่นยนต์อุตสาหกรรมช่วยลดต้นทุนระบบลดต้นทุนของระบบไฟฟ้าและระบบรักษาลดพื้นที่ของระบบ
การประยุกต์ใช้:
ใช้ได้สำหรับวัสดุโลหะเช่นเหล็กไม่มีขั้วเหล็กกล้าคาร์บอนเหล็กซิลิโคนและโลหะผสมไทเทเนียม alwanys ในเขตตัดสามมิติ ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตต่างๆเช่นการผลิตรถยนต์การผลิตแม่พิมพ์อุปกรณ์ทางการแพทย์การเดินเรือการบินการตกแต่งฮาร์ดแวร์การให้บริการโลหะกับต่างประเทศและอื่น ๆ

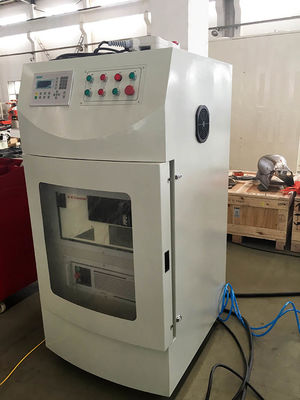

เลเซอร์แหล่งที่มา:
แหล่งกำเนิดแสงเลเซอร์ IPG ของ Raycus หรือ Germany
เปรียบเทียบระหว่างเครื่องตัดด้วยเลเซอร์ 5 แกนกับหุ่นยนต์ตัดเลเซอร์
โครงการ | เครื่องมือเครื่องแกน 5 แกน + เลเซอร์ CO2 | หุ่นยนต์อุตสาหกรรม + ไฟเบอร์เลเซอร์ |
ความเร็วในการทำงาน | ความเร็วที่แตกต่างกันตามชิ้นงานชิ้นงานความหนาของชิ้นงานและพลังงานเลเซอร์ | ความเร็วที่แตกต่างกันตามชิ้นงานชิ้นงานความหนาของชิ้นงานและพลังงานเลเซอร์ เช่นการตัดเหล็กกล้าคาร์บอน 1.5 มม. ด้วยเลเซอร์ 200 วัตต์ความเร็วเกือบ 5 นาที / นาที |
ค่าบำรุงรักษาด้วยเลเซอร์ | InflationHe, Ne, CO2.etc รวม 30 RMB / ชั่วโมง | ไม่จำเป็นต้องมีอัตราเงินเฟ้ออากาศตลอดชีวิต 100,000 ชั่วโมง |
การใช้พลังงานระบบ | ประมาณ 30 กิโลวัตต์ | ภายใน 6 กิโลวัตต์ |
ชนิดทำความเย็น | น้ำเย็น, ปริมาณมาก | ด้านล่าง 400 วัตต์ทำให้ระบายความร้อนด้วยอากาศได้สูงกว่า 400 วัตต์คือการระบายความร้อนด้วยน้ำขนาดเล็ก |
พื้นที่ว่างของระบบ | 50-100m2 | ภายใน 10m2 |
ค่าออกซิเจนเสริม | วัสดุชิ้นงานแตกต่างกันตามความหนาของชิ้นงาน | เช่นภายในเหล็กคาร์บอน 2 มม. ปริมาณ O2 ประมาณ 15 หยวนต่อชั่วโมง |
ซอฟต์แวร์เขียนโปรแกรมแบบออฟไลน์ | ตกลง | ตกลง |
ความถูกต้องของตำแหน่งซ้ำ | ภายใน 50um | ภายใน 100um |
ช่วงการประมวลผล | โลหะและ Non-metal | โลหะ |
