สถานีตัดแบบโรเนียว RWS ซีรี่ส์ที่มีการตัด พลาสม่า สำหรับผลิตภัณฑ์เหล็ก

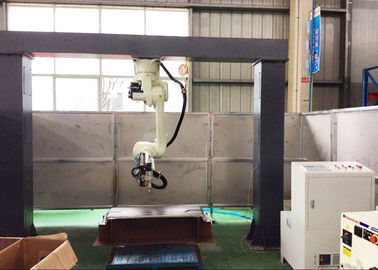

สถานีตัดหุ่นยนต์อัตโนมัติประกอบด้วยแขนหุ่นยนต์ตัวควบคุมหุ่นยนต์และแหล่งตัดพลามา หุ่นยนต์ประกอบด้วยตัวหุ่นยนต์และตัวควบคุม (ฮาร์ดแวร์และซอฟต์แวร์) ในขณะที่แหล่งตัดเป็นส่วนใหญ่รวมถึงแหล่งตัดพลาสมาไฟฉายตัดพลาสม่า (หนีบ ฯลฯ )
หุ่นยนต์คาวาซากิ BA020N ประเทศญี่ปุ่น
น้ำหนักบรรทุก: 20 กก
แกน: 6
เข้าถึง: 1725 มม
ความสามารถในการทำซ้ำได้: ± 0.04 มม
การประยุกต์ใช้:
ตัด
BA020N ข้อมูลจำเพาะ
| RA020N ข้อมูลจำเพาะ | ||
| ชนิด | หุ่นข้อต่อ | |
| ระดับของอิสรภาพ | 6 | |
| แม็กซ์ น้ำหนักบรรทุก (กก.) | 20 | |
| แม็กซ์ การเข้าถึง (มม.) | 1,725 | |
| ความสามารถในการทำซ้ำตำแหน่งได้ (มม.) ✽1 | ± 0.04 | |
| ช่วงการเคลื่อนที่ (°) | การหมุนแขน (JT1) | ± 180 |
| Arm Out-in (JT2) | +155 - -105 | |
| แขนขึ้นลง (JT3) | +150 - -163 | |
| สายรัดข้อมือ (JT4) | ± 270 | |
| ข้อมือ (JT5) | ± 145 | |
| บิดข้อมือ (JT6) | ± 360 | |
| ความเร็วสูงสุด (° / s) | การหมุนแขน (JT1) | 190 |
| Arm Out-in (JT2) | 205 | |
| แขนขึ้นลง (JT3) | 210 | |
| สายรัดข้อมือ (JT4) | 400 | |
| ข้อมือ (JT5) | 360 | |
| บิดข้อมือ (JT6) | 610 | |
| ช่วงเวลา (N • m) | สายรัดข้อมือ (JT4) | 45 |
| ข้อมือ (JT5) | 45 | |
| บิดข้อมือ (JT6) | 29 | |
| ช่วงเวลาแห่งความเฉื่อย (กก. • m2) | สายรัดข้อมือ (JT4) | 0.9 |
| ข้อมือ (JT5) | 0.9 | |
| บิดข้อมือ (JT6) | 0.3 | |
| มวล (กก.) | 230 | |
| สีผิวกาย | Munsell 10GY9 / 1 เทียบเท่า | |
| การติดตั้ง | พื้นฝ้าเพดาน | |
| สภาพแวดล้อม | อุณหภูมิแวดล้อม (° C) | 0 - 45 |
| ความชื้นสัมพัทธ์ (%) | 35 - 85 (ห้ามใช้น้ำค้างและน้ำค้างแข็ง) | |
| ข้อกำหนดด้านกำลังไฟ (kVA) ✽2 | 3.0 | |
| ระดับการคุ้มครอง | IP65 | |
| ตัวควบคุม | สหรัฐอเมริกา | E01 |
| ยุโรป | ||
| ญี่ปุ่นและเอเชีย | ||
✽1: สอดรับกับ ISO9283
✽2: ขึ้นอยู่กับรูปแบบการรับน้ำหนักและการเคลื่อนไหว
แหล่งที่มาของพลาสม่า:
USA Hyperthem หรือแบรนด์ Victor Thermal Dynamics

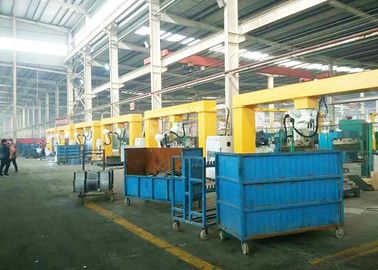

ผลิตภัณฑ์สำเร็จรูป:
