รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Metalwork
ได้รับการรับรอง: CE, ISO, CCC
หมายเลขรุ่น: CNC2-2016
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 1 x 20 'GP
เวลาการส่งมอบ: 40 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 100 ชุดต่อเดือน
ซอฟต์แวร์ควบคุม: |
FLSK |
วิธีการขับขี่: |
ไดรฟ์สอง |
มอเตอร์และสายเคเบิล: |
สายเคเบิลมอเตอร์สเต็ป |
แก๊สแกน X และ Y และการย้ายสายเคเบิล: |
สายโซ่อุตสาหกรรมเบา |
ซอฟต์แวร์ทำรัง: |
ใบรับรองมาตรฐาน FASTCAM |
โหมดการตัด: |
เปลวไฟ / พลาสม่า / ทั้งสอง |
การประกัน: |
12 เดือน |
ซอฟต์แวร์ควบคุม: |
FLSK |
วิธีการขับขี่: |
ไดรฟ์สอง |
มอเตอร์และสายเคเบิล: |
สายเคเบิลมอเตอร์สเต็ป |
แก๊สแกน X และ Y และการย้ายสายเคเบิล: |
สายโซ่อุตสาหกรรมเบา |
ซอฟต์แวร์ทำรัง: |
ใบรับรองมาตรฐาน FASTCAM |
โหมดการตัด: |
เปลวไฟ / พลาสม่า / ทั้งสอง |
การประกัน: |
12 เดือน |

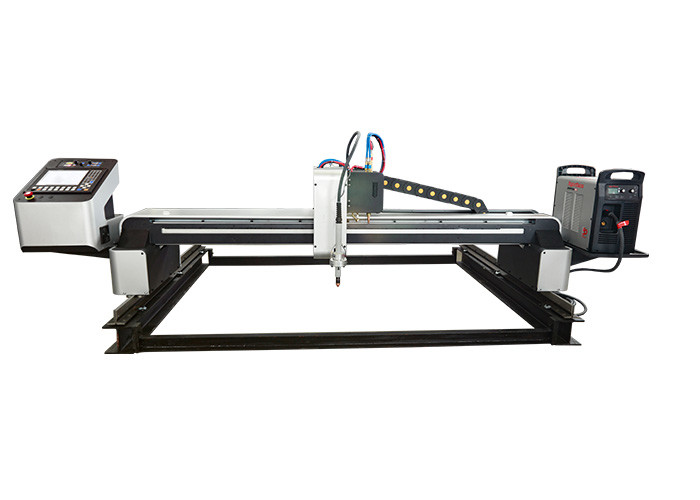

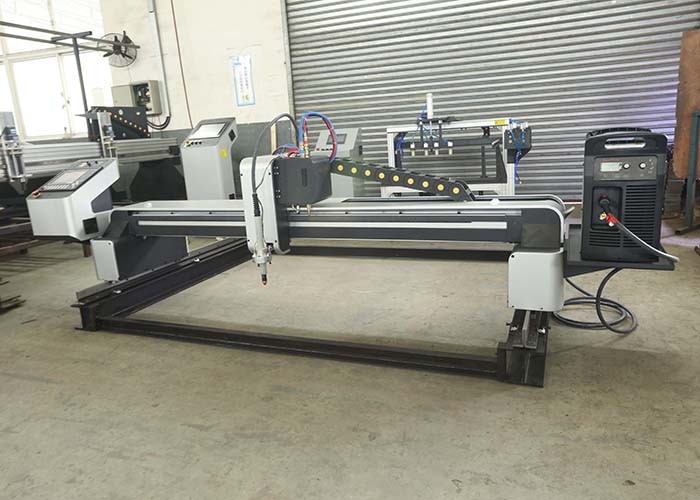

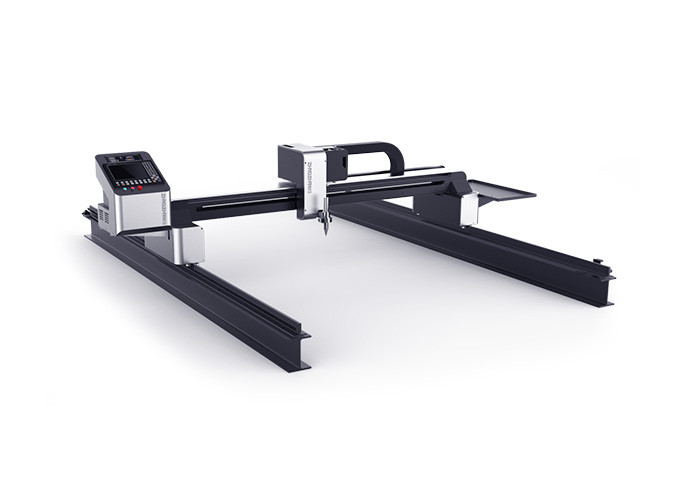

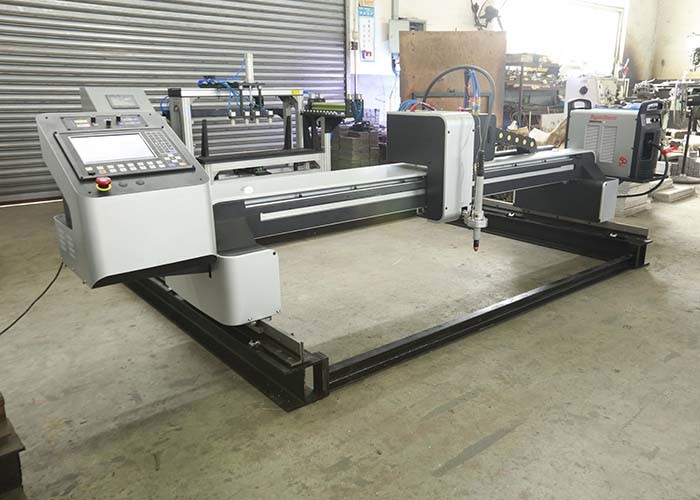

Light Duty Mi ni King Size CNC High Definition Gantry Type Plasma และ Flame Profile Cutter สำหรับการตัดแผ่นโลหะ
คุณสมบัติ:
1. ขาแต่ละข้างของเครื่องจักรที่ใช้เหล็ก 14mm Q345B ประมวลผลสองชิ้น ช่วยให้เครื่องรองรับและเสถียรภาพได้ดีเมื่อเครื่องเคลื่อนที่ไปข้างหน้าและถอยหลังอย่างรวดเร็วด้วยความแม่นยำสูง
2. ลำแสงที่ทำจากโครงสร้างโลหะผสมอลูมิเนียมสำหรับการรักษาความแม่นยำสูง (นั่นคือความแม่นยำที่ดีกว่าลำแสงของซัพพลายเออร์อื่น ๆ ซึ่งติดตั้งชั้นวางและรางบนท่อสี่เหลี่ยมเท่านั้น) และง่ายสำหรับการอัพเดทฟังก์ชั่นของเครื่องจักรหรือการดัดแปลงในอนาคต
3. ส่วนด้านหลังของคานใช้เหล็ก 45 # พับเพื่อเสริมสร้างโครงสร้างของเครื่อง ทำให้เครื่องจักรมีโครงสร้างลำแสงสองแบบและใช้ประโยชน์ได้ทั้งอลูมิเนียมอัลลอยด์และเหล็กกล้าในแต่ละข้อได้เปรียบเพื่อให้เครื่องจักรมีความเสถียรและประสิทธิภาพความยืดหยุ่นสูง
4. เครื่องมาตรฐานพร้อมตัวควบคุมสี 10 นิ้วและพลาสม่า THC ใหม่ พร้อมคู่มือการบดละเอียด 15 กิโลกรัม / เมตรและฟังก์ชั่นพลาสมาและเปลวไฟที่ใช้คู่
ข้อมูลเครื่อง:
| ความกว้างตัดที่มีประสิทธิภาพ: | 2000 มม. (ความยาวลำแสง 2500 มม.) |
| ความยาวตัดที่มีประสิทธิภาพ: | 17000 มม. (ทางรถไฟยาว 16000 มม.) |
| ความสามารถในการตัดพลาสม่า: | ขึ้นอยู่กับแหล่งพลาสมา |
| ความเร็วในการเคลื่อนที่ของเครื่อง: | 0-6000mm / นาที |
| ปริมาณและรูปแบบเครื่องมือซีเอ็นซี: | 1 เครื่องมือพร้อมพลาสม่า THC และอุปกรณ์เปลวไฟ (พร้อมระบบจุดระเบิดอัตโนมัติ) |
| ระยะยกเครื่องมือ: | ≤150mm |
| มาตรฐานความแม่นยำของเครื่องทั้งหมด: | JB / T5102-1999 |
| เครื่องวาดความแม่นยำทั้งหมด: | ± 0.2mm |
ความแม่นยำในการวาดด้วยเครื่องทั้งหมด (ตามรูปวาดด้านขวา) ขนาด1,000╳1000มม ความเร็วในการวาด 500-800mm / นาที |
|
| ความแม่นยำความเร็ว: | ± 5% |
| กำลังไฟฟ้าเข้า: | เฟสเดียว AC220V 1500W + 3 เฟส AC 380 สำหรับเครื่องกำเนิดพลาสมา |
| ความแม่นยำในการทำงาน: | ± 0.2mm / เมตร |
| เปลวไฟ (แก๊ส) ตัดความหนา: | ความจุการเจาะ: 5-60 มม Edge Start: 5-120m |
แนะนำซอฟต์แวร์ FastCAM:
FastCAM มีประวัติการวิจัยและพัฒนาตลอด 30 ปีและแบรนด์ที่มีชื่อเสียงในอุตสาหกรรมการตัดและเชื่อม ซอฟแวร์ FastCAM เป็นมืออาชีพในการวาดการทำรังและการเขียนโปรแกรมสำหรับเครื่องตัดแก๊ส, พลาสม่า, เลเซอร์และน้ำเจ็ท NC มันง่ายที่จะเรียนรู้และใช้งานโดยไม่ต้องใช้พีซีและพื้นฐาน AutoCAD FastCAM จัดหาซอฟต์แวร์หลายภาษาการสนับสนุนด้านเทคนิคและการฝึกอบรมในอเมริกายุโรปเอเชียแปซิฟิกและจีน FastCAM ส่งเสริมเทคโนโลยีใหม่เพื่อเพิ่มผลผลิตปรับปรุงคุณภาพและลดต้นทุน
แนะนำตัวควบคุมซีเอ็นซี:
1. แนะนำระบบ:
ระบบนี้เป็นคอนโทรลเลอร์แบบดิจิทัลสองแกนสำหรับเครื่องตัดที่พัฒนาโดย Shanghai Jiaotong University เหมาะสำหรับอุตสาหกรรมแปรรูปก๊าซออกซิเจนและพลาสมา การดำเนินการทั้งหมดมีเมนูและการแจ้งเตือนแบบกราฟิกฟังก์ชั่นที่สมบูรณ์ใช้งานง่ายใช้งานง่าย ระบบใช้โครงสร้างการควบคุม ARM9 และ DSP ความเร็วสูงเพื่อให้กระบวนการตัดมีเสถียรภาพและเชื่อถือได้มากขึ้น
2. การกำหนดค่าระบบ:
1) จอแสดงผล: 10.4 นิ้ว 800 * 600 หน้าจอ LCD ความละเอียดสูง, 260,000 สี LCD
2) CPU: ชิป ARM9 ในระดับอุตสาหกรรม
3) การจัดเก็บไฟล์: ดิสก์จัดเก็บข้อมูลอิเล็กทรอนิกส์ 1G
4) หน่วยความจำ: 256M
5) อินเตอร์เฟซภายนอก: USB
6) แป้นพิมพ์: แป้นพิมพ์ PCB ฟอยล์อินเตอร์เฟซ PS2 นำเข้าปุ่ม Omron
7) แชสซี: โครงสร้างเหล็กทั้งหมดได้รับการป้องกันอย่างสมบูรณ์ป้องกันรังสีแม่เหล็กไฟฟ้าป้องกันการรบกวนป้องกันไฟฟ้าสถิต
