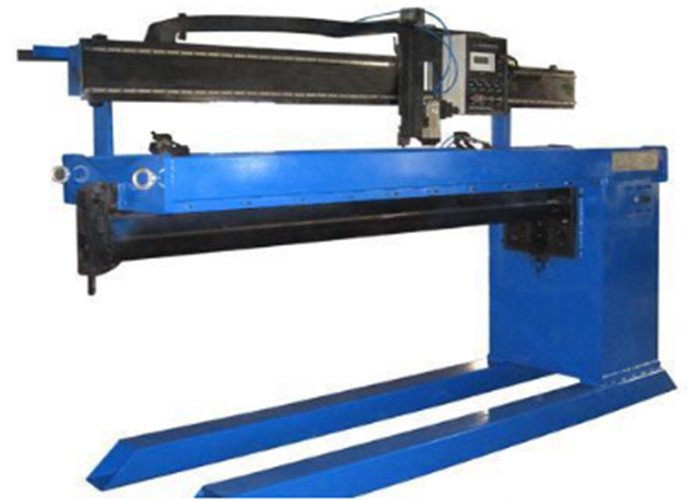

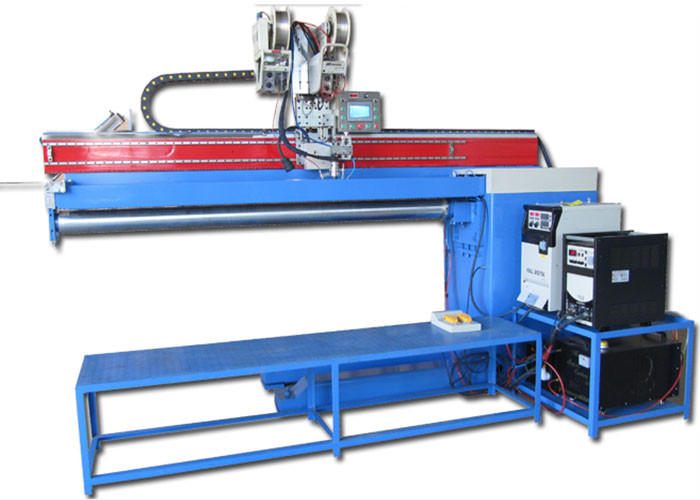

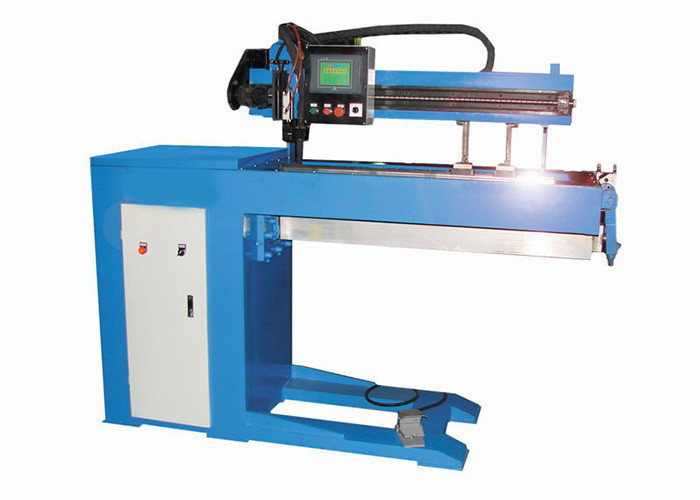

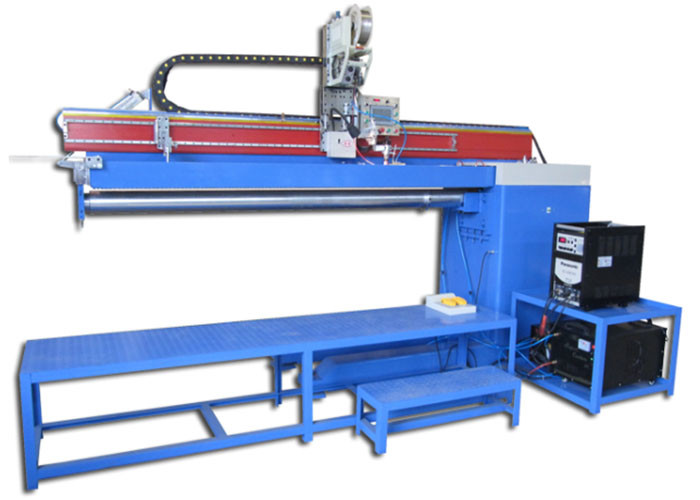

เครื่องเชื่อมอาร์กแนวยาวแนวอาร์กอนอาร์คอัตโนมัติที่มีประสิทธิภาพสูง

ล่าสุดออกแบบอัตโนมัติอาร์กอนส่วนยาวแนวตะเข็บเครื่องเชื่อมทิกสำหรับสแตนเลส

ส่วนประกอบอุปกรณ์:

อุปกรณ์ยึดกุญแจแบบลม, ฐาน, คาน, แมนเดรล, แผ่นทองแดง, อุปกรณ์เปิดประตูเพลา, แทร็คติ้ง, ตัวควบคุมครอสไฟน์เกรย์, ที่วางไฟฉายและระบบควบคุมไฟฟ้า

คุณสมบัติหลัก:

LSW ชุดเครื่องเชื่อมตะเข็บตามยาวเป็นอุปกรณ์มาตรฐานของ บริษัท ของเรา มันใช้อุปกรณ์ตัวหนีบกุญแจเพื่อรองรับการจับยึดที่สม่ำเสมอและมั่นคงและระบายความร้อนซึ่งจะขจัดความร้อนส่วนเกินผ่านการเชื่อมตะเข็บเพื่อลดการแปรปรวนและการบิดเบี้ยวของชิ้นงาน เราสามารถเชื่อมทั้งสองข้างหรือสองข้างและรับประกันคุณภาพการเชื่อมที่สมบูรณ์แบบ

แคลมป์ดังกล่าวได้รับการแก้ไขที่ด้านบนของฐานสมมาตรทำให้ถุงลมนิรภัยขยายตัว อุปกรณ์คันดันด้านบนนำแรงดันแผ่นกุญแจมากถึง 30Kg / c㎡ นอกจากนี้ระยะห่างระหว่างเพลตซ้ายขวาสามารถปรับได้ตามความต้องการของรอยต่อเพื่อตอบสนองความกว้างรอยต่อที่แตกต่างกัน

Mandrel ได้รับการออกแบบให้มีขนาดเส้นผ่าศูนย์กลางที่แตกต่างกันตามความยาวตะเข็บที่แตกต่างกันเพื่อให้แน่ใจว่ามีความแข็ง แผ่นทองแดงนำไฟฟ้าความกว้างที่แน่นอนจะติดตั้งที่ด้านบนของแมนเดรล เราสามารถประมวลผลซ็อกเก็ตที่ผิดรูปในเชิงลบตามแกนกลางของแผ่นทองแดง รูเล็ก ๆ หลายรูที่อยู่ภายในซึ่งมีระยะห่างเท่ากันเพื่อป้องกันแก๊ส ความสูงในแนวตั้งของแมนเดรลสามารถปรับได้ด้วยสกรูเพื่อตอบสนองความต้องการในการเชื่อมที่แตกต่างกัน

ติดตาม, ขับเคลื่อนด้วยมอเตอร์กระแสตรง, ตัดสินบนการเคลื่อนที่ของลำแสงเป็นความเร็วคงที่โดยไกด์นำเที่ยวซับ Hiwin & แร็คที่แม่นยำ, เพื่อตอบสนองความต้องการการเชื่อมที่แตกต่างกันเราสามารถควบคุมหรือปรับจังหวะการเชื่อมผ่านสวิทช์ cross carriage on track สามารถปรับได้ทุกทิศทาง อุปกรณ์ให้อาหารแบบนิวแมติกโดยอัตโนมัติบนรางเลื่อนสามารถรู้ได้ถึงการให้อาหารด้วยไฟฉาย / การขนถ่ายโดยทันที

มันใช้การควบคุมโปรแกรม PLC พร้อมอินเทอร์เฟซการทำงานของเครื่องจักรขั้นสูงให้ฟังก์ชั่นที่เสถียรและเชื่อถือได้

รายละเอียดการกำหนดค่า:

ตัวอย่างชิ้นงาน:
