ถังน้ำมันไฮดรอลิกอุปกรณ์เชื่อมอัตโนมัติเครื่องเชื่อมตะเข็บเส้นรอบวง

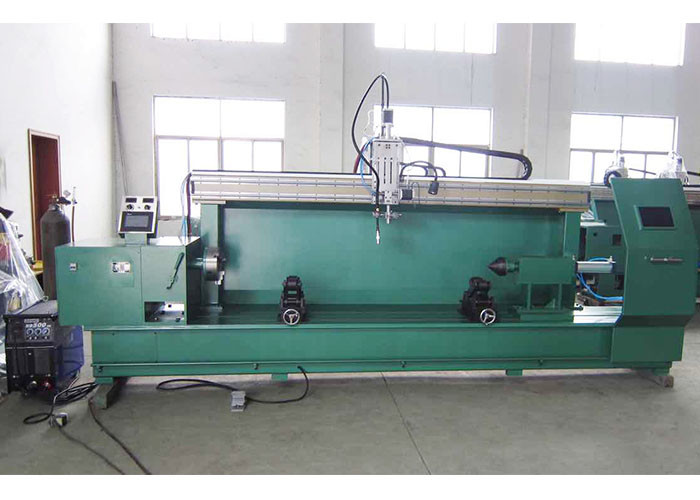

เครื่องเชื่อมตะเข็บเชื่อมตะเข็บเส้นรอบวงน้ำมันอัตโนมัติ

ข้อกำหนดชิ้นงาน:

1) วัตถุเชื่อม: เชื่อมของกระบอกและกระบอกด้านล่าง V, เชื่อมรูปตัวยู, กระบอกและเชื่อมเนื้อแปลน;

2) วัสดุ: ท่อเหล็ก ST 52 อบและก้านเหล็ก SAE 1045;

3) เส้นผ่าศูนย์กลางกระบอกสูบ: ¢ 40 ～ ¢ 450 มม.;

4) ความยาวของชิ้นงาน: 100 ~ 3000mm;

5) ความหนาของกระบอกสูบ: 5 ~ 50 มม.

ภาพรวมอุปกรณ์:

ความต้องการการทำงาน:

1) มันสอดคล้องกับการเชื่อมของการเชื่อมรูปตัววีของกระบอกสูบและด้านล่างของกระบอกสูบและการเชื่อมเนื้อระหว่างกระบอกสูบและหน้าแปลน;

2) s เครื่องเชื่อม pecial adopts โหมดของการหมุนชิ้นงานและการเชื่อมปืนแก้ไข; ไฟฉายเชื่อมประกอบไปด้วยกลไกการปรับขนาดเล็กและอุปกรณ์ปรับมุมสองแกนซึ่งสามารถปรับมุมเชื่อมที่แตกต่างกัน ยกเชื่อมไฟฉายถูกควบคุมโดยมอเตอร์มอเตอร์ก้าวไดรฟ์ปืนเชื่อมเพื่อแกว่ง; อุปกรณ์เติมท้าย tailstock ใช้การควบคุมความดันอากาศ หัวเครื่องใช้ตัวยึดแคลมป์สามตัว อุปกรณ์สามารถดำเนินการโดยอัตโนมัติด้วยตนเองและกึ่งอัตโนมัติ

3) อุปกรณ์ใช้ระบบควบคุมโปรแกรม (PLC) เพื่อตระหนักถึงกระบวนการผลิตอัตโนมัติ

คุณสมบัติ หลัก :

1) กระบวนการเชื่อม: การเชื่อม CO2 ถูกนำมาใช้ชิ้นงานจะถูกหมุนและไฟฉายเชื่อมนั้นมีการแกว่งและการเชื่อมหลายชั้น

2) พลังงานเชื่อม: แหล่งจ่ายไฟเชื่อมโดยใช้ก๊าซป้องกันเครื่องเชื่อมบวกป้อนลวด

3) ข้อกำหนดตำแหน่งเชื่อม: ตำแหน่งแนวนอนหนีบการดำเนินงาน

4) โครงสร้างเครื่องพิเศษ: เครื่องมือเครื่องเชื่อมทำจากเหล็กกล้าคาร์บอนซึ่งเป็นของแข็งและมีเสถียรภาพ กลไกที่ใช้งานและ tailstock ความดันมีการตั้งค่าที่ปลายทั้งสองของอุปกรณ์ หัวได้รับการแก้ไขและ tailstock สามารถปรับได้

5) หัวเครื่องที่ใช้งาน: การหมุนชิ้นงานถูกขับเคลื่อนด้วยมอเตอร์ความถี่ตัวแปร + ลด + หนีบสามขา การเคลื่อนไหวมีความเสถียรและการควบคุมความเร็วแบบไม่เป็นขั้นตอน tailstock ทั้งหมดถูกชี้นำโดยราง (รองรับชิ้นงานที่มีความยาวต่างกัน)

6) Tailstock: ส่วนบนของส่วนที่รัดกุม adopts ปลายความดันอากาศ

7) กลไกการเชื่อมคบเพลิงเคลื่อนไหว: Adopts ความดันอากาศเพื่อควบคุมการยกไฟฉาย คบเพลิงเชื่อมที่แกว่งด้วยมอเตอร์มีระยะยกอัตโนมัติระหว่างชั้น ขนาดของสวิงซ้ายและขวาของไฟฉายเชื่อมสามารถปรับได้ซึ่งสามารถตั้งค่าตามความต้องการของการผลิต

8) กลไกการยึด: เมื่อเส้นผ่านศูนย์กลางของชิ้นงานแตกต่างกันโดยการปรับการเปิดเฟรมลูกกลิ้งศูนย์กลางยังคงสอดคล้องกับศูนย์กลางการหมุน

9) ป้องกันประตูและกล่องร่างกาย: ประตูบานเลื่อนที่สามารถเคลื่อนย้ายมีไว้ในด้านหน้าพร้อมกับกระจกป้องกันการเชื่อมสำหรับการสังเกตสภาพการเชื่อมและการป้องกันรังสีป้องกันการโค้งและการเชื่อมความเสียหายต่อร่างกายมนุษย์รวมกับประตูอุปกรณ์ดูสวยงาม

10) ระบบควบคุมความดันอากาศ: ปลายกล้องส่องทางไกลด้านบนการออกแบบระบบจับคู่กับมาตรฐานแห่งชาติ

11) ระบบควบคุมไฟฟ้า: คอนโทรลเลอร์ที่ตั้งโปรแกรมได้ (PLC) ใช้เป็นหน่วยควบคุมหลักและจุดส่งออกจะได้รับการคุ้มครองโดยรีเลย์กลาง หน้าจอสัมผัสที่แสดงผลภาษาจีนถูกใช้เป็นส่วนต่อประสานการปรับพารามิเตอร์ หน้าจอสัมผัสสามารถตั้งค่าแรงดันการเชื่อมและกระแสของแต่ละชั้นได้ ตั้งค่าความเร็วในการเชื่อมและความเร็วในการสวิงของแต่ละชั้นด้วยฟังก์ชั่นยกไฟฉายอัตโนมัติฟังก์ชั่นแบบแมนนวลและแบบอัตโนมัติ

12) การปรับคุณสมบัติการเชื่อมแบบดิจิตอลเต็มรูปแบบสามารถรับรู้ได้บนคอนโซลการตั้งค่าสามารถดำเนินการได้ความเร็วในการเชื่อมสามารถปรับได้อย่างไม่สะดุดจอแสดงผลตัวเลขที่ตั้งไว้ล่วงหน้าของจำนวนการเชื่อม

13) ตั้งตู้ควบคุมไฟฟ้าแยกต่างหากและกล่องควบคุมการทำงานใช้โซ่ถังสายเคเบิลมาตรฐานเพื่อนำสายเคเบิลท่ออากาศ ฯลฯ

14) อุปกรณ์ป้องกัน: หากอุปกรณ์ผิดปกติอุปกรณ์จะหยุดโดยอัตโนมัติและยังคงอยู่กับที่และจะเริ่มการโทรต่อ

15) สีอุปกรณ์: สีเป็นสีฟ้า, สีเขียวแอปเปิ้ลหรือสีที่ระบุโดยผู้ใช้ (ผู้ใช้จำเป็นต้องให้บัตรสีมาตรฐาน)

การกำหนดค่าหลัก:

รูปถ่ายของชิ้นงานเชื่อม:
