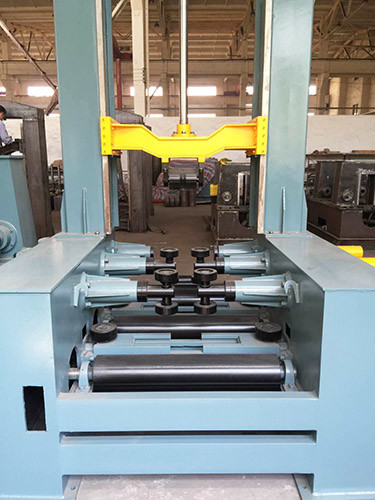

เครื่องแอสเซมบลีเชื่อมแบบจุดเชื่อม H / I Beam Spot
ประสิทธิภาพ :
เครื่องประกอบแบบแนวตั้งซึ่งยึดหน้าแปลนยึดและปรับเทียบอัตโนมัติตำแหน่งและจุดเชื่อมอัตโนมัติซึ่งทั้งหมดนี้มีการยอมรับตัวควบคุมโปรแกรมมิตซูบิชิของญี่ปุ่นและตัวแปลงความถี่ AC เพื่อเพิ่มประสิทธิภาพการผลิตให้สูงกว่าผลิตภัณฑ์ทั่วไปถึงหนึ่งเท่าด้วย คุณสมบัติการทำงานที่มั่นคงและเชื่อถือได้และปืนเชื่อมจะติดตั้งอุปกรณ์ตรวจจับอาร์คเพื่อให้แน่ใจว่าคุณภาพของการเชื่อม
เอกสารด้านเทคนิค (ส่งไปยังลูกค้าหลังจากการต่อรองมีผลบังคับใช้):
a, คู่มือการใช้งาน (รวมทั้งแผนภาพไฟฟ้า)
b, รายการจัดส่ง
c, ใบรับรอง
d, แผนผังมูลนิธิ
e, คำแนะนำการใช้งานของ Transducer, คำแนะนำในการทำงานของปั๊มไฮดรอลิก
พารามิเตอร์ทางเทคนิค:
| แบบ | HZL-1200 | HZL-1500 | HZL-1800 |
| ความสูงของเว็บ (มม.) | 200-1200 | 200-1500 | 200-1800 |
| ความหนาของเว็บ (มม.) | 6-32 | ||
| ความยาวเว็บ (มม.) | 4,000-15,000 | ||
| ความกว้างของหน้าแปลน (มม.) | 200-800 | ||
| ความหนาของหน้าแปลน (มม.) | 6-40 | ||
| ความเร็วในการประกอบตัว (มม. / นาที) | 500-6000 | ||
| วิธีป้อน Roller Way (มม.) | 2600 × 3 | ||
| ทางเอาต์พุตลูกกลิ้ง (มม.) | 2600 × 3 | ||
| กล่องบาร์วาด | 2 ชิ้น | ||
| ประเภทศูนย์กลาง | ใช้กลไกการเชื่อมต่อแบบไฮดรอลิกเพื่อให้ได้พูลอัตโนมัติและศูนย์กลางและเชื่อมจุดกึ่งกลาง | ||
| ควบคุมความเร็ว | ตัวแปลงความถี่ AC (stepless speed) | ||
| กำลังการผลิตขาเข้า | 9.5 KW (ไม่รวมแหล่งจ่ายไฟเชื่อม) | ||
| ระบบเชื่อม | KN-350 เครื่องเชื่อมแก๊สกันลื่น 2 ชุด | ||
H Beam Line Show:
ผลิตภัณฑ์สำเร็จรูปแสดง:
