รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Metalwork
ได้รับการรับรอง: CE, ISO, CCC
หมายเลขรุ่น: HBT-series
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: เมนเฟรมเปลือยกายอยู่ในตู้คอนโทรลกล่องควบคุมไฟฟ้าในกล่องไม้อัด
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 100 ชุดต่อเดือน
น้ำหนัก: |
100kg-50000KG |
การใช้งาน: |
การหมุนแนวนอนสำหรับเชื่อม |
เส้นผ่าศูนย์กลางของโต๊ะ: |
400-4000mm |
แรงดันไฟฟ้า: |
3 Ph, 380V, 50Hz |
สี: |
สีฟ้าเทาหรือปรับแต่งเอง |
การประกัน: |
ปีที่ 1 |
น้ำหนัก: |
100kg-50000KG |
การใช้งาน: |
การหมุนแนวนอนสำหรับเชื่อม |
เส้นผ่าศูนย์กลางของโต๊ะ: |
400-4000mm |
แรงดันไฟฟ้า: |
3 Ph, 380V, 50Hz |
สี: |
สีฟ้าเทาหรือปรับแต่งเอง |
การประกัน: |
ปีที่ 1 |

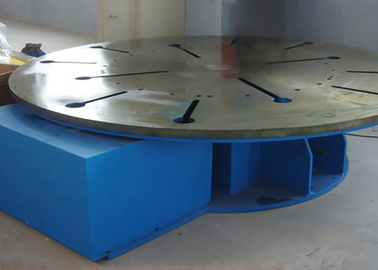

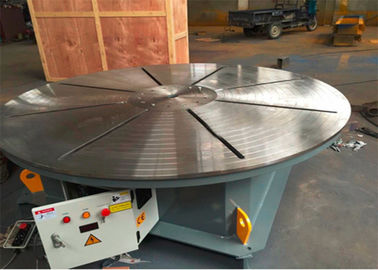

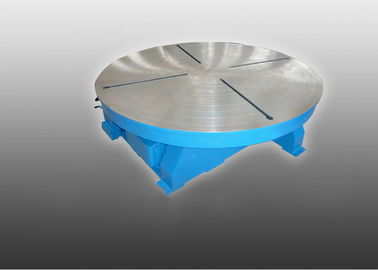

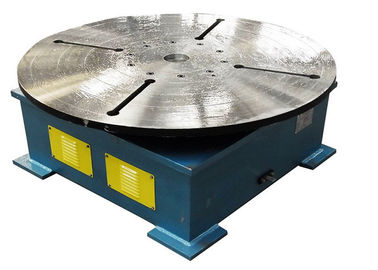

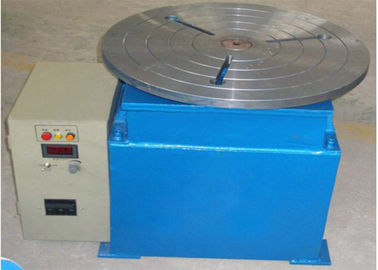

HBT โต๊ะหมุนแบบแนวนอน
เรามีเครื่องเล่นแผ่นเสียงหลายชนิดเช่น HB1, HB03, HB10 เป็นต้น นอกจากนี้เราสามารถออกแบบเครื่องตามชิ้นงานของลูกค้า คุณสามารถตัดสินใจความเร็วของเทิร์นได้
คุณสมบัติ:
1. ใช้ร่วมกับแขนหุ่นยนต์เชื่อมอัตโนมัติ
2. มีแรงดันไฟฟ้าอื่น ๆ เช่น 220V / 380V 50Hz
3. ความเร็วในการหมุนเป็น 0.05 ~ 05 รอบต่อนาทีในการอ่านข้อมูลดิจิตอลบนกล่องไฟฟ้า
4. โต๊ะหมุนเชื่อมสามารถหมุน 360 องศาโดยการควบคุม VFD, การทำงานในกล่องควบคุมด้วยมือ
5. ขนาดโต๊ะ 2000 มม. มีรูพิเศษในศูนย์โต๊ะที่ลูกค้าร้องขอ
6. ควบคุมได้คือรีโมทคอนโทรลสวิตช์หรือมุมเอียงหากต้องการ
7. ด้วยสลักเกลียวรูปตัว M24 คุณสามารถซ่อมชิ้นงานของคุณบนโต๊ะเพื่อหมุนและเชื่อม
พารามิเตอร์ทางเทคนิค:
| แบบ | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| โหลดพิกัดกิโลกรัม | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| หมุนรอบความเร็วรอบต่อนาที | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| ความเร็วรอบเอียง | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| โต๊ะทำงานตาราง มิลลิเมตร | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity ระยะทาง mm | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| ศูนย์แรงโน้มถ่วงสูงสุด mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| กำลังหมุนของมอเตอร์ kW | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| กำลังเอียงมอเตอร์ kW | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| หมุนวงกลม ที่ 90 °มม | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| มิติ | L มม | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| มม | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B มม | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| น้ำหนักอุปกรณ์กิโลกรัม | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| วิธีปรับความเร็ว | Revoted speed คือ VFD (COMMON BREAK MOTOR) | ||||||||||||
| ความเร็วในการเอียงได้รับการแก้ไข (มอเตอร์เบรคธรรมดา) | |||||||||||||
การประยุกต์ใช้:
1. ภาชนะแรงดัน
2. อุตสาหกรรมการผลิตท่อ
3. การผลิตพลังงานลม
4. การผลิตถังเก็บสารเคมีและเชื้อเพลิง
5. งานทรงกระบอกที่หนัก
