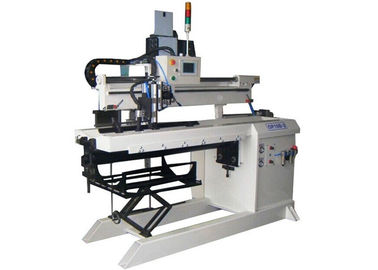

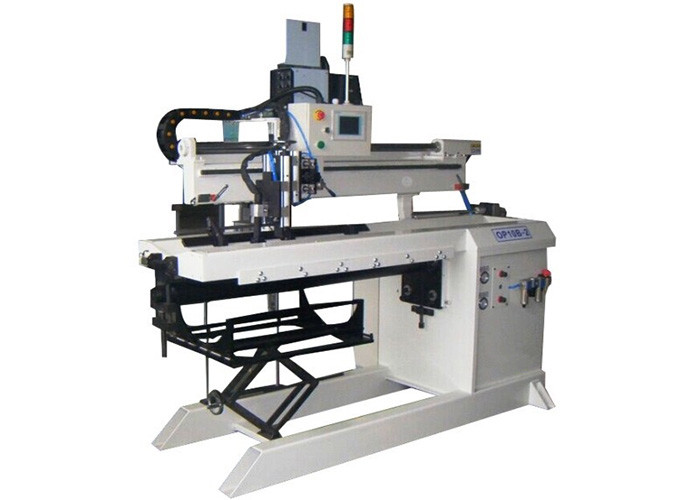

ควบคุม PLC MIG เครื่องเชื่อมอัตโนมัติเครื่องเชื่อมท่ออัตโนมัติ 380V

เครื่องเชื่อมรอยต่อ Lonitudinal

• เครื่องเชื่อมตะเข็บแนวยาวอัตโนมัติส่วนใหญ่จะใช้สำหรับการเชื่อมตะเข็บตามยาวของแผ่นบาง ๆ

• มัน adopts ชนิดเท้าแขนและส่วนใหญ่ประกอบด้วยกรอบ, นิ้ว - ประเภทหน่วยหนีบ, แมนเดอร์น้ำระบายความร้อน, การขนส่ง, การเดินทางข้ามเลื่อน, ลวดป้อนและผู้ถือคบเพลิง

• หน่วยหนีบนิ้วชนิดมีแรงดันพิเศษ จากเซลล์อากาศความดันของเซลล์อากาศจะปรับระหว่าง 0 ถึง 7 กก. / ซม. 2 และระยะห่างระหว่างสองนิ้ว ระหว่าง 5 ถึง 20 มม. เพื่อตอบสนองความกว้างของรอยต่อที่หลากหลาย แมนเดรลระบายความร้อนด้วยน้ำได้รับการออกแบบตาม ขนาดและความยาวของชิ้น งาน เพื่อความแข็งแรง

• ด้านบนของแมนเดรถูกแทรกด้วยน้ำหล่อเย็นพร้อมร่อง สำหรับระบายความร้อนระบายความร้อน มันสามารถปรับความสูงแมนเดรลเพื่อจัดการกับความหนาของวัสดุต่าง ๆ ลำแสงจะถูกติดตั้งกับ แคร่เลื่อนการเคลื่อนที่ซึ่งเคลื่อนที่ได้อย่างตรงไปตรงมาโดยชุดติดตามและการขับขี่ความเร็วตัวแปร

บทนำ:

1. หนีบชิ้นงาน adopts อุปกรณ์บีบอัดนิวเมติกที่มีกุญแจแรงสมดุลชิ้นส่วนความผิดปกติเล็ก ๆ ของชิ้นงาน

2. ใช้ในการเชื่อมตะเข็บเส้นเชิงเส้นที่มีคุณภาพสูงและผิดเพี้ยนต่ำ เช่น: ภาชนะบรรจุสารเคมีปิโตรเลียม, เครื่องทำน้ำร้อนพลังงานแสงอาทิตย์, เครื่องทำน้ำอุ่นไฟฟ้า, การผลิตท่อและอุตสาหกรรมยานยนต์เชื่อมยานยนต์

3. ด้วยการควบคุม PLC, DC มอเตอร์ไดรฟ์, การควบคุมความเร็ว stepless, ระบบควบคุมการเชื่อมอัตโนมัติและการสั่นด้วยอุปกรณ์เชิงเส้นสำหรับตัวเลือก

4. ด้วยยามแหวนที่แตกต่างกันและร่องในบรรทัดที่ด้านหลังของรอยเชื่อม, การเชื่อมสามารถเจาะ 100%, และเพื่อให้แน่ใจว่าการเชื่อมด้านหนึ่งที่มีการก่อตัวด้านหลังของ

5. ช่างเชื่อมความหนาของชิ้นงานคือ 0.4 ~ 8 มม. ความเร็วในการเชื่อมคือ 0.2 ~ 2.2m / นาที

ระบบเชื่อมตะเข็บยาวอัตโนมัติสามารถใช้กระบวนการเชื่อมที่แตกต่างกันเช่นการเชื่อม; เชื่อมก๊าซป้องกัน, เชื่อมพลาสม่า, ฯลฯ

T พารามิเตอร์ทางเทคนิค:

การประยุกต์ใช้:

อุปกรณ์สามารถใช้กันอย่างแพร่หลายในหลายสาขาสำหรับการเชื่อมตะเข็บตามยาวเช่นการบิน, ยานอวกาศ, ภาชนะความดันผนังบางชิ้นส่วนยานยนต์, อุปกรณ์ทางการแพทย์, ตกแต่งอาคาร, เครื่องใช้ในครัวเรือน, อุตสาหกรรมการผลิตเครื่องจักรอาหาร

1) ไฟฉายเชื่อมนิวเมติกย้ายขึ้นและลงชิ้นงานได้รับการแก้ไขตะเข็บเป็นแบน

2) การวางตำแหน่งชิ้นงานและอยู่ตรงกลางด้วยลมและกดปุ่มลมตำแหน่งการเชื่อมไม่สามารถชดเชย

3) ไฟฉายเชื่อมสามารถขึ้นและลงซ้ายและขวาไปข้างหน้าและถอยหลังและมุมปรับเพื่อตอบสนองความต้องการในการเชื่อม

4) การควบคุมของเครื่องทั้งหมดเป็น PLC, AC ความถี่ควบคุมความเร็วตัวแปรเพื่อให้แน่ใจว่ามีความน่าเชื่อถือ euqipment

5) เพิ่มสายรัดทองแดงเพื่อให้แน่ใจว่าด้านการขึ้นรูปด้านหลัง

6) รูปแบบการเชื่อมสามารถกำหนดไว้ล่วงหน้าการจัดเก็บและถ่ายโอน ผ่านอินเทอร์เฟซของเครื่องจักรสามารถเปลี่ยนพารามิเตอร์และการเปลี่ยนสถานะได้อย่างง่ายดาย

ภาพถ่ายชิ้นงาน:
